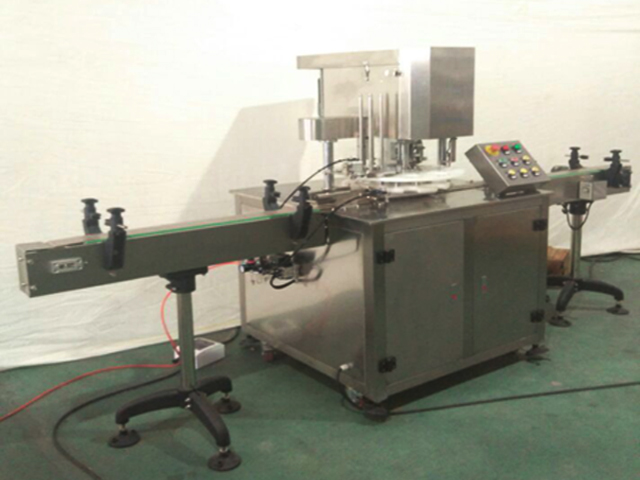

자동 선형 금속 주석 알루미늄 캔 밀봉기 봉합기

소재 : 스테인리스 스틸

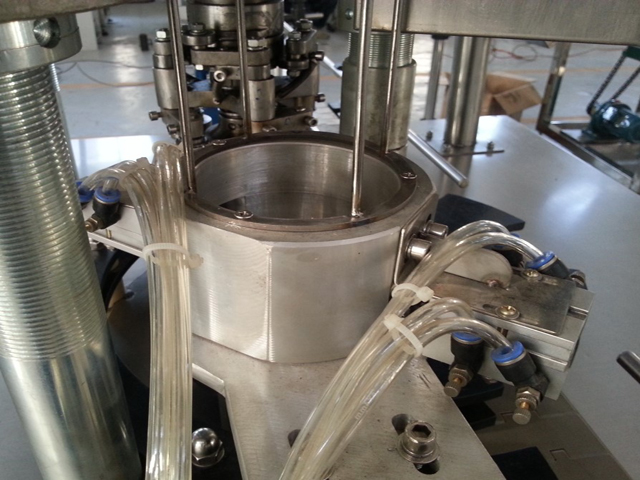

캡핑 헤드: 1
밀봉된 캔의 수: 1개
봉인 속도: 분당 25-30회
밀봉 높이: 40-200mm
사용 가능한 병의 직경: 35-100mm
작동 압력: Ac220v 50/60hz（Ac380v 50/60hz）
전력: 1.1kw
무게 : 500kg
사이즈 : 3000*900*1700mm

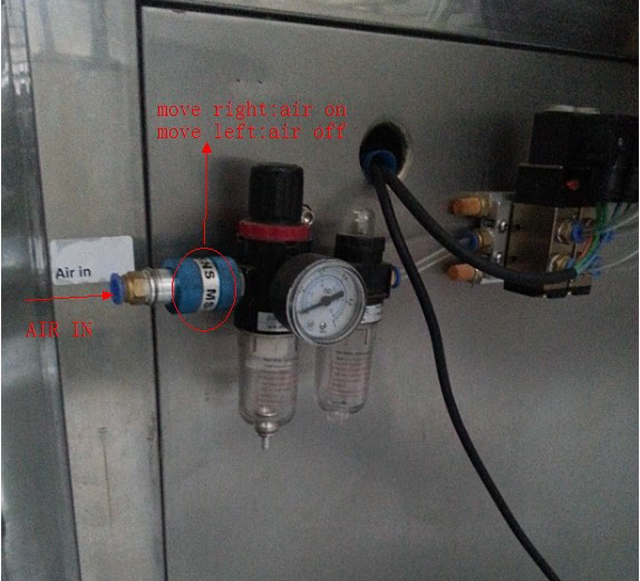

공기원 : 0.5mpa

본 제품은 주로 PET 플라스틱, 철, 알루미늄, 종이 및 기타 다양한 재질의 원형 캔을 밀봉 포장하는 데 사용되며, 첨단 설계와 합리적인 구조를 갖추고 있어 작동하기 쉽고, 식품, 의약품, 차, 화학공학 및 기타 산업에 필요하고 이상적인 포장 장비입니다.

본 제품의 본체는 모두 스테인리스 소재를 채택하여 외관이 간소하고 아름다우며, 대부분 표준 생산 부서의 디자인 요구 사항을 충족합니다.

본 제품은 단상 또는 삼상 전원을 채택하고, 출력은 1.1kw에 달하며, 각종 부품과 구성품은 정밀 가공, 생산 기술 등으로 오랜 고객 경험을 통해 끊임없이 개선되었으며, 핵심 부품은 고강도, 저소음, 양호한 밀봉 성능을 갖춘 독특한 디자인을 채택했습니다.

본 제품은 모두 국가표준, 부처표준, 기업표준 등의 규정을 모두 준수하며, 엄격한 검사와 시험에 합격한 후에만 공장에서 출고됩니다.

본 제품은 완전 자동 생산라인 설계로, 충진 시스템, 계량 및 충진 시스템, 라벨링 시스템 등을 갖춘 생산라인을 구성할 수 있습니다.

성능 사양

1. 밀봉에는 4개의 밀봉 휠을 채택하였으며, 그 중 2개의 칼날은 밑단을 깎는 데 사용하고, 나머지 2개는 블랭크 프레스에 사용하며, 원리가 간단하고 조정이 편리합니다.

2. 최신 세대의 기계 설계를 채택하여 캔 본체는 밀봉 과정에서 회전하지 않고 밀봉 호빙 나이프가 회전하여 밀봉을 완료합니다. 이는 신뢰성과 안전성이 뛰어나며 깨지기 쉬운 제품 및 액상 제품의 밀봉 포장에 적합합니다.

3. 호빙 나이프의 작동과 나이프 레스트의 리프팅은 기계식 캠에 의해 제어되어 안정적이고 신뢰할 수 있는 작동을 제공합니다.

4. 호빙 나이프는 304 스테인리스 스틸로 제조되었으며, 내구성 있는 서비스와 우수한 밀봉 성능을 제공합니다.

5. 조작 인터페이스가 매우 간단하여 조작이 편리합니다.

주요 특징

1. 최신 세대의 캔 밀봉기로, 가장 중요한 특징은 밀봉 시 캔 본체가 회전하지 않아 캔 내부의 제품이 밀려나 떨어지는 것을 방지한다는 것입니다.

2. 조작 인터페이스는 간단하고 디자인도 합리적입니다.

3. 가공 정밀도가 높고 본체는 전 스테인리스강을 사용하여 생산부서의 설계요구에 부합합니다.

4. 충진, 라벨링, 코드 스프레이 장비 등을 갖춘 생산 라인을 구성하여 생산 효율을 높일 수 있습니다.

5. 하부 커버를 자동으로 감지할 수 있으며 회로 제어 설계가 합리적입니다.

6. 모든 부품과 구성품, 전기 부속품 등은 국내 유명 공장의 제품을 채택하여 품질이 안정적이며 믿음직합니다.

기술적 매개변수

소재 : 스테인리스 스틸
캡핑 헤드 : 1
밀봉된 캔의 수 : 1개
봉합속도 : 분당 25~30회
밀봉 높이 : 40-200mm
사용 가능한 병의 직경: 35-100mm
작동 압력 : AC220V 50/60Hz（AC380V 50/60Hz）
전력: 1.1KW
무게: 500KG
사이즈 : 3000*900*1700mm
공기원 : 0.5MPa

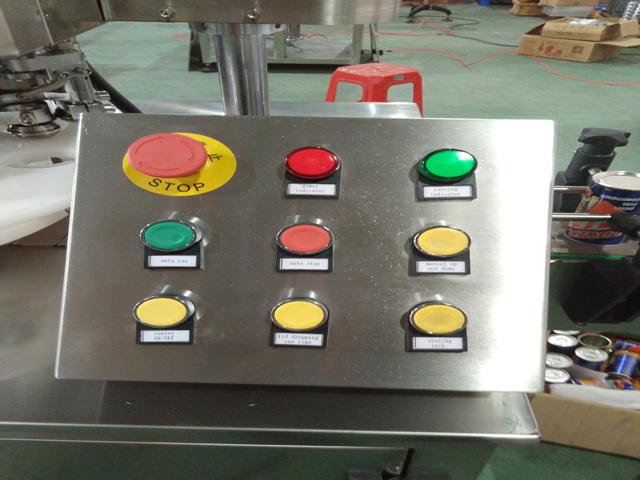

조작 패널

1. 전원 표시등(빨간색 표시등): 빨간색 표시등이 켜져 있으면 장비의 전원이 켜졌음을 나타내며, 그 반대의 경우도 마찬가지입니다.

2. 동작 표시등(녹색 표시등): 녹색 표시등은 장비가 동작 중임을 나타내며, 그 반대의 경우도 마찬가지입니다.

3. 비상 정지: 비상 시 이 버튼을 누르면 장비가 즉시 정지되고 다른 모든 스위치는 작동하지 않습니다. 취소하려면 버튼을 십자 모양으로 돌리면 자동으로 팝업되어 기능이 복구됩니다.

4. 작동/켜짐(녹색 버튼): 이 버튼을 누르면 장비가 작동을 시작합니다.

5. 작동/끄기(빨간색 버튼): 이 버튼을 누르면 장비 작동이 중지됩니다.

인칭(노란색 버튼): 이 스위치는 주로 장비 디버깅에 사용되며, 버튼을 누르면 장비가 작동하고 그 반대의 경우도 마찬가지입니다.

장비의 원리 및 설치 방법

1. 장비의 동적 설계의 원리

이 장비는 2가 전기 용량의 비동기 모터를 채택하고, 모터의 전력은 1.1KW이고 회전 속도는 1400r/min입니다. 삼각형 벨트 휠, 톱니 휠, 터빈 및 기타 링크 기어는 속도를 40r/min으로 줄이고, 터빈은 리프팅 캠의 효과로 원을 회전하여 상하로 프로세스를 완료하고, 동시에 각각 1차 및 2차 롤링 및 밀봉 휠을 구동하여 두 그룹의 톱니 휠의 속도 차이로 캠과 조정하여 1캔의 롤 밀봉 전체 프로세스를 완료합니다.

2. 장비의 밀봉 설계 원리

이 장비는 이중 솔기 이중 솔기 원리를 채택하여 커버 측면과 캔 측면의 폐쇄, 접힘 및 침하 절차를 활용하여 밀봉 효과를 얻습니다. 단계는 다음과 같습니다.

(1) 캔 뚜껑을 캔 위에 올려놓고 캔 가장자리가 캔 뚜껑 가장자리 내부 측면의 개구부에 맞춰지도록 합니다.

(2) 리프터의 압력을 이용해 캔 바디를 들어올리고 캔 캡을 도그 방향으로 밀어 넣습니다.

(3) 첫 번째 롤은 캡 가장자리를 안쪽으로 감싸며 한 쪽은 캡 가장자리 주위를 회전하고 다른 쪽은 축에 압력을 가합니다.

(4) 첫 번째 롤이 작업을 완료한 후 두 번째 롤은 첫 번째 롤에서 형성된 첫 번째 둥근 솔기를 두 번째 둥근 솔기까지 계속 눌러 롤 밀봉이 완료됩니다.

(5) 리프터는 거꾸로 되어 있고, 개는 아래로 눌려 비어있는 캔에서 빠져나옵니다.

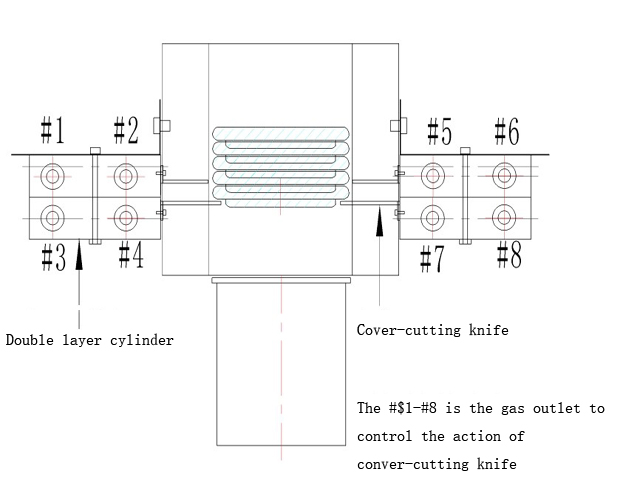

3. 자동커버 하강 원리

이 장비는 자동 포토 아이 검사 장비를 갖추고 있으며, 캔이 위치에 도달하면 포토 아이는 검사 신호를 마스터 제어 회로로 보내고, 마스터 제어 회로는 설계에 따라 관련 신호를 커버 하강 장비로 보내 관련 동작을 제어하여 자동 커버 하강 기능을 수행합니다. 물리적 자동 커버 하강 장비와 그 원리는 다음 그림과 같습니다.

단계별로 기계를 설치하는 방법은 무엇입니까?

첫 번째 단계: 컨베이어 체인을 설치하고 설치 후 선형인지 확인하고 적절한 조임 상태인지 확인합니다.

2단계: 컨베이어 레일 설치, 팝캔을 원활하게 운반할 수 있도록 조정

마지막으로 장비의 전원을 켜고 방영한 후 작동할 수 있습니다.

	각 섹션의 체인은 핀으로 연결 및 고정됩니다.(시계 체인과 유사)
	컨베이어는 기지를 가로질러 갈 것입니다
	컨베이어의 각 구간의 체인보드는 핀으로 연결됩니다.
	나사를 조정하여 컨베이어를 조이거나 풀 수 있습니다.
	핀으로 연결한 후 망치로 단단히 두드려줍니다.
	컨베이어와 주요장비는 2개의 나사로 연결 및 고정됩니다.
	컨베이어 레일의 설치
	레일의 설치 및 고정장치

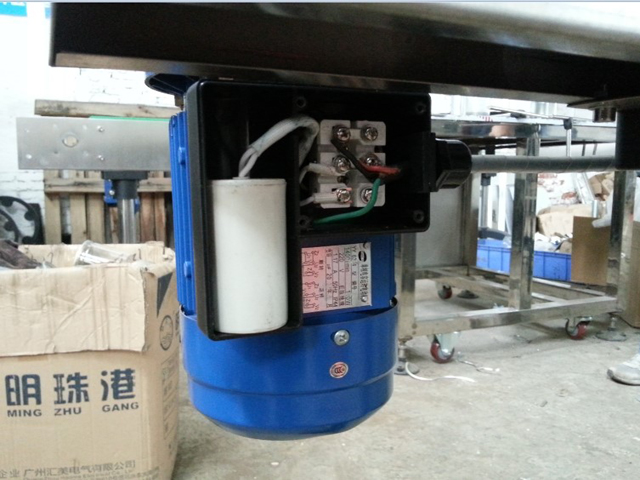

	컨베이어 모터에 전원을 켜세요(U1, U2 단자와 연결)
