- 모델 번호: VK-SCC
- 적용 가능한 병 높이: 60-380mm
- 적용 가능한 병목 직경: 16-50mm
- 모터 전압: 220v(맞춤형)
- 모터 출력: 0.37kw
- 생산 용량: 1200-1500병/시간
- 기계 크기 : 600*210*900mm
- 포장 : 나무상자
- 기계 무게: 140kg

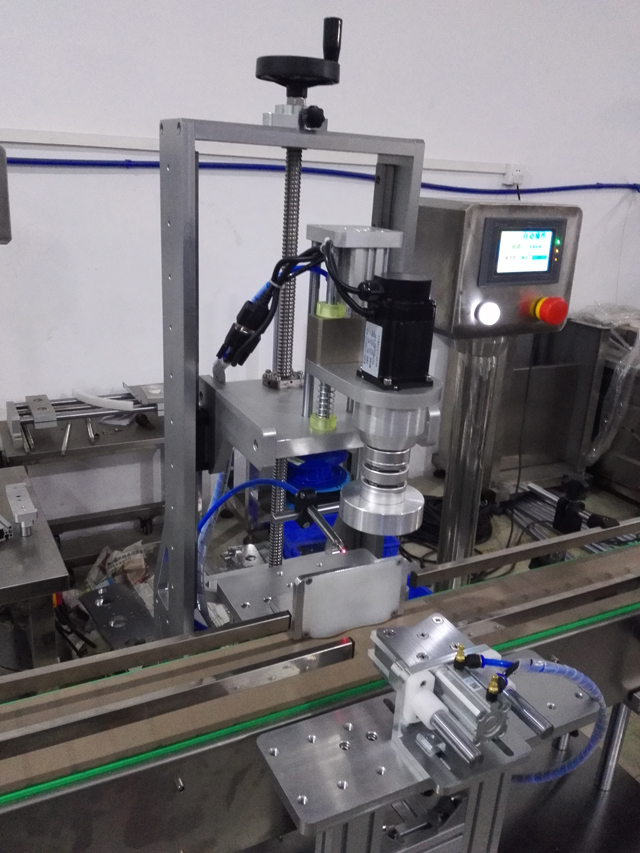

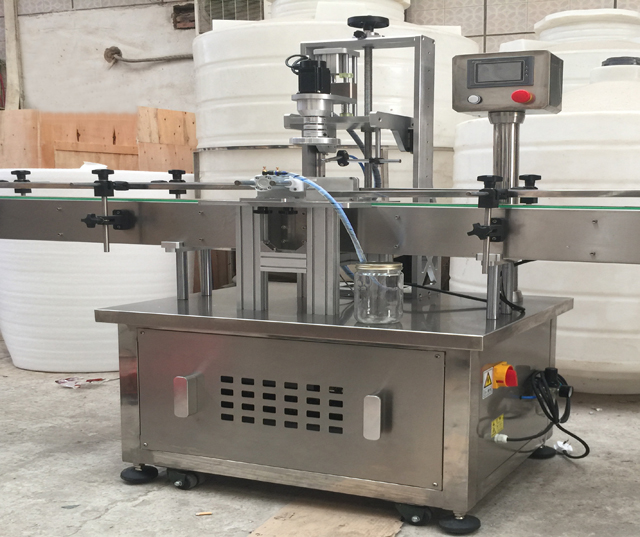

장비 싱글 헤드 캡핑 머신 개요
스테인리스 스틸 소재를 채택하여 부식에 강하고 세척이 쉽습니다. 컴팩트한 구조 설계로 바닥 공간을 적게 차지합니다. 반면, 높은 효율성과 신뢰성으로 단 한 명의 운영 인력만 필요로 하는 높은 자동화를 갖춘 기계입니다. 메커니즘, 전기 및 공압을 하나로 결합한 자동 충전 및 캡핑 장비입니다.
기술적 매개변수
- 모델 번호: VK-SCC
- 적용 가능한 병 높이: 60-380mm
- 적용 가능한 병목 직경: 16-50mm
- 모터 전압: 220v(맞춤형)
- 모터 출력: 0.37kw
- 생산 용량: 1200-1500병/시간
- 기계 크기 : 600*210*900mm
- 포장 : 나무상자
- 기계 무게: 140kg

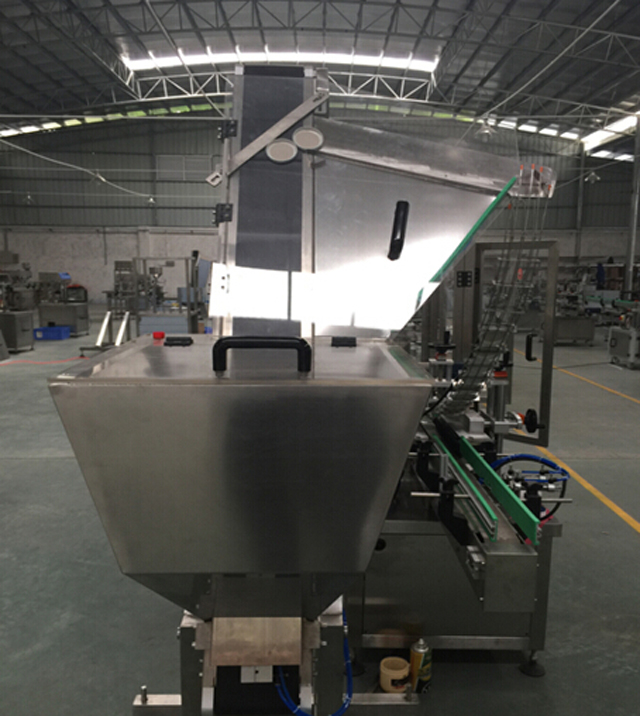

(참고: 이 기계는 병 뚜껑을 덮기 위해 작업자의 손으로 공급합니다. 아래 그림과 같이 자동 뚜껑 공급 시스템을 선택하는 것은 선택 사항입니다.)
장비 설치
이 기계는 사전 매설 앵커 나사가 필요하지 않습니다. 포장을 푼 후 전체 기계를 단단하고 평평한 바닥에 놓은 다음 기계 다리 나사 높이를 조정합니다.
레벨 게이지를 사용하여 기울기를 교정하여 모든 다리가 균일한 하중을 지탱하도록 합니다. 조정이 완료되면 물 유입 호스, 폐기물 배출 호스, 전원 공급 장치 및 공기 공급원을 연결하고 잘 고정합니다.
사용 및 작동(패널 기능)

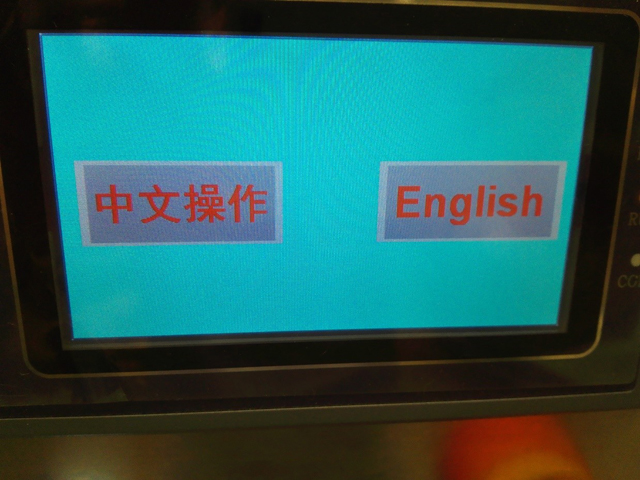

1. 메인 전원 스위치와 장비 케이스 오른쪽의 스위치를 켜면 아래와 같이 인간-컴퓨터 인터페이스가 시작 화면을 표시합니다.

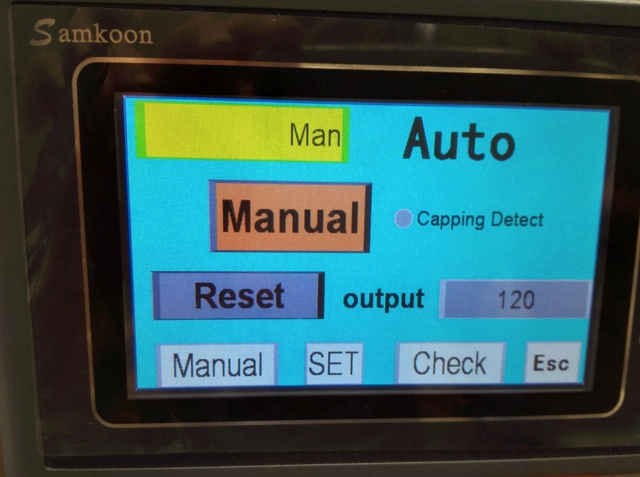

2. 아이콘 중 하나를 클릭하면 화면이 아래로 이동합니다.

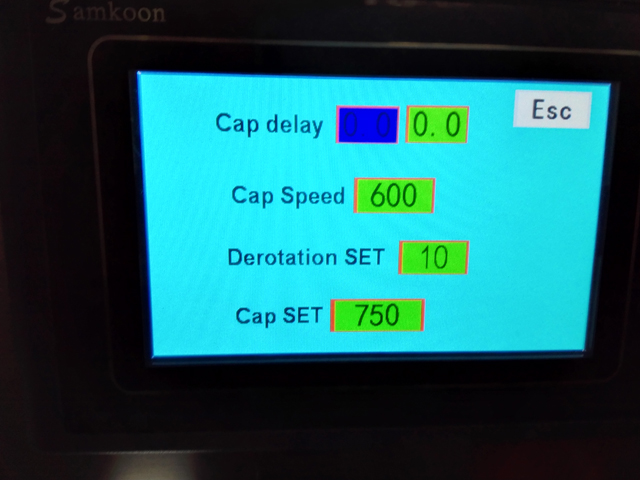

3.0 SET을 클릭하면 아래 화면으로 들어갑니다.
3.1 캡핑 지연은 병이 감지되면 다음 움직임까지 지연이 시작됨을 의미합니다. 이는 다양한 크기의 병을 조정하는 데 편의성을 더합니다.
3.2 캡핑 속도는 캡핑 모터의 회전 속도입니다. 캡핑 설정은 캡핑 시간과 캡핑 위치를 보여주는 펄스 값을 표시합니다. 캡핑의 작업 흐름은 병 클리핑-캡핑-캡핑 위치 재개-병 클리핑 꺼짐으로 진행됩니다. 캡핑 지연이 0이면 지연이 설정되지 않았음을 의미합니다.

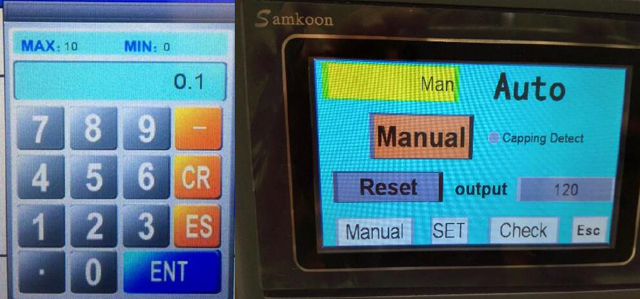

4.0 매개변수 오른쪽에 있는 해당 숫자 상자를 클릭하면 매개변수 조정 화면이 팝업으로 나타납니다. 여기서 CR은 지우기, ES는 기존, Enter는 확인입니다. Manual을 클릭하면 모드가 자동 모드로 전환되고 기계가 자동으로 실행됩니다.

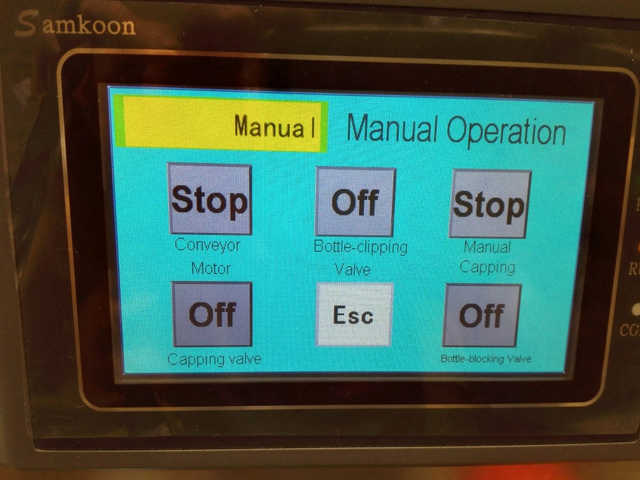

5.0 메뉴 화면으로 돌아가서 화면 하단의 Manual을 클릭하여 아래 화면으로 들어갑니다. 별도의 수동 작업이 필요한 경우 해당 스위치를 클릭하여 계속합니다.
6.0 메뉴 화면으로 돌아가서 Check를 클릭하여 아래 화면으로 들어갑니다. 표시등이 켜지면 PLC의 해당 입력에 신호 입력이 있음을 보여줍니다. 아래 화면을 참조하세요.
작업 흐름
| 기계 시작 전 | 터치 스크린이 시작 화면을 표시합니다 | |
| 언어 선택 | 화면이 메뉴 화면으로 전환됩니다 | |
| 화면 하단의 수동을 클릭하세요 | 화면이 수동 작동 모드로 전환됩니다. | 수동 실행 중 시운전 중 키보드의 해당 숫자를 클릭하세요. |
| 자동을 클릭하세요 | 화면이 자동모드로 전환됩니다 | 자동 시작을 클릭하면 모든 절차가 시작됩니다. |
| 비상 정지를 클릭하세요 | 비상 정지 중 | 생산 중 이상 발생 시 비상정지 버튼을 누르고 이상이 해결되면 다시 눌러주세요. |

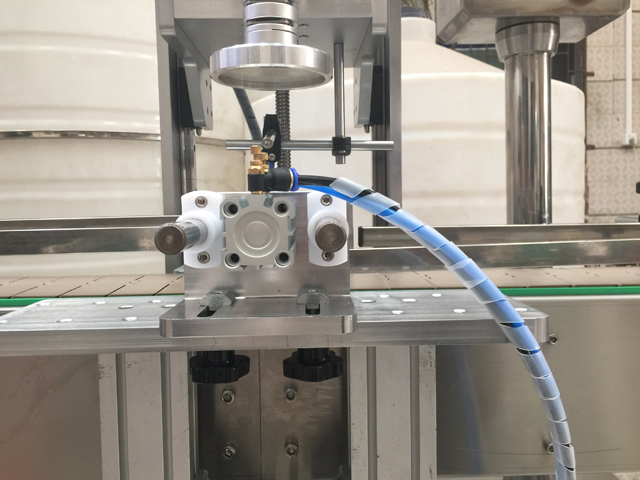

| 병 클리핑 커미셔닝 | 컨베이어 양쪽에 병 클립 실린더를 고정하기 위한 나사가 있습니다. 육각 소켓 너트 M8과 스타 그립 노브를 풀면 앞뒤로 움직여 병 클립 장치의 그립에 병을 고정할 수 있습니다. | 병 클리핑 조임은 너무 조이거나 너무 느슨해서는 안 되지만 적절해야 합니다. |

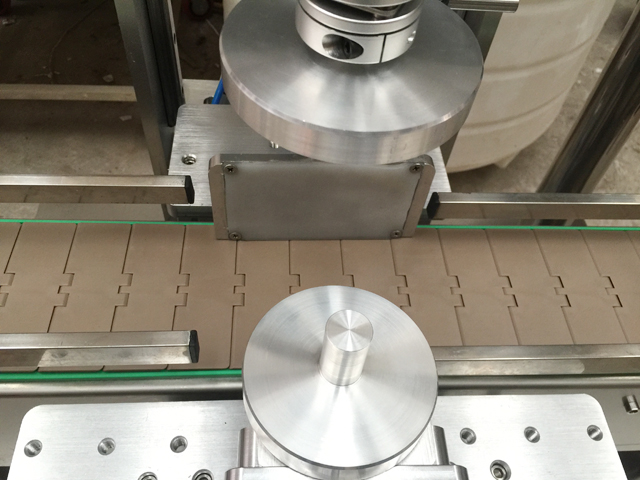

| 캡핑 시운전 | 스타 그립 손잡이를 풀고 기계 뒤쪽의 손잡이를 돌려주세요. | 캡핑 시 캡핑 헤드와 병 뚜껑의 접촉이 너무 높거나 낮아서는 안 됩니다. |

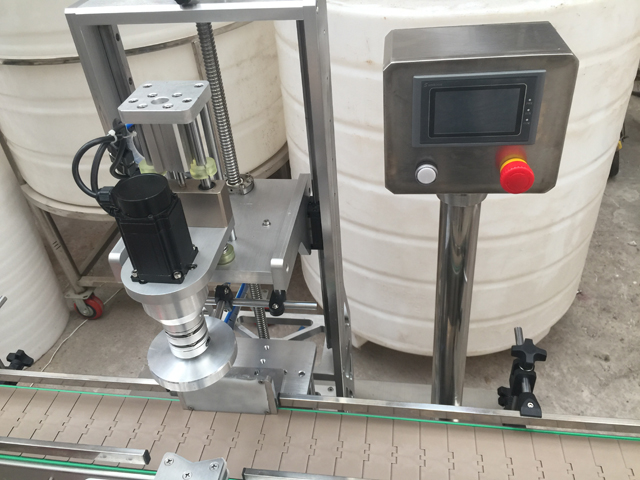

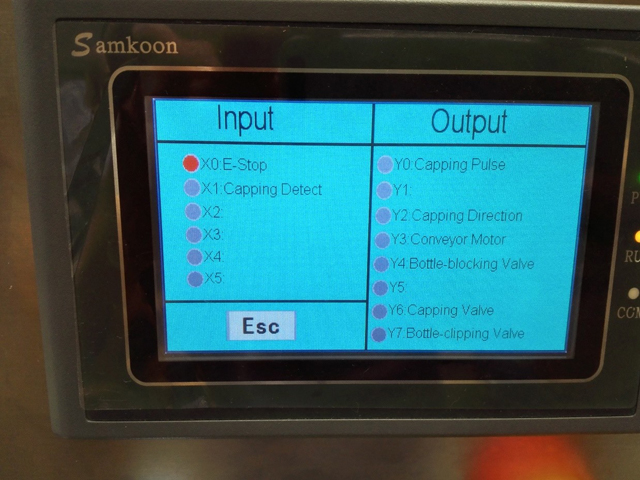

PLC 입력 및 출력의 그림
X1 캡핑 감지: 병이 감지되면 X1 표시등이 켜집니다. 그런 다음 지연이 시작되고 지연이 끝난 후 병 클리핑 및 캡핑이 시작됩니다.
X0 비상 정지: 정상 상황에서는 X0 표시기가 꺼집니다. 누르면 기계가 멈추고 모든 동작이 원래대로 돌아갑니다.
Y0 캐핑 펄스: Y0 표시등이 켜지면 펄스가 작동 중임을 나타냅니다.
Y2 캐핑 방향: Y2 표시등이 켜지면 캐핑 방향이 작동 중임을 보여줍니다.
Y3 컨베이어 모터: Y3 표시등이 켜지면 컨베이어가 작동합니다.
Y4 병 막힘 밸브: Y4 표시등이 켜지면 병 막힘 실린더가 작동 중임을 보여줍니다.
Y6 캐핑 밸브: Y6 표시등이 켜지면 캐핑 밸브가 작동 중임을 보여줍니다.
Y7 병 클리핑 밸브, Y7 표시등이 켜지면 병 클리핑 실린더가 작동 중임을 보여줍니다.
일반적인 오류 및 문제 해결
| 아니요 | 결함 | 가능한 원인 | 솔루션 |
| 1 | 전원 표시등이 꺼져 있거나 전원 표시등이 켜져 있지만 기계가 움직이지 않음 | 전원 공급이 안되거나 위상 손실 문제가 있습니다 | 입력 전원 공급 장치와 캐비닛 내부의 전원 공급 장치에 문제가 있는지 확인하세요. |
| 2 | 실린더가 움직이지 않거나 비정상적으로 움직입니다 | 공기 공급이 있는지 | 공기 공급을 열어주세요 |
| 솔레노이드 밸브에 전압이 없습니다 | 회로 상태를 확인하려면 먼저 캐비닛에 해당 작업 스테이션이 있는 전원 공급 장치가 있는지 확인합니다. 전원 공급 장치가 있는 경우 외부 회로를 확인합니다. | ||
| 부적절한 조정이 있는 스로틀 밸브 | 스로틀 밸브의 위치를 조정하여 시계 방향으로 회전하면 실린더 속도가 빨라지고, 반시계 방향으로 회전하면 실린더 속도가 느려집니다. | ||
| 시간 설정 매개변수가 적절한지 아니면 0인지 여부. | 시간 설정을 재설정합니다 | ||
| 3 | 캡핑이 단단하지 않음 | 병 클리핑이 단단하지 않거나 회전하거나 캡핑 시간이 너무 짧습니다. | 병 고정 장치를 조정하거나 캡핑 시간을 늘리십시오. |

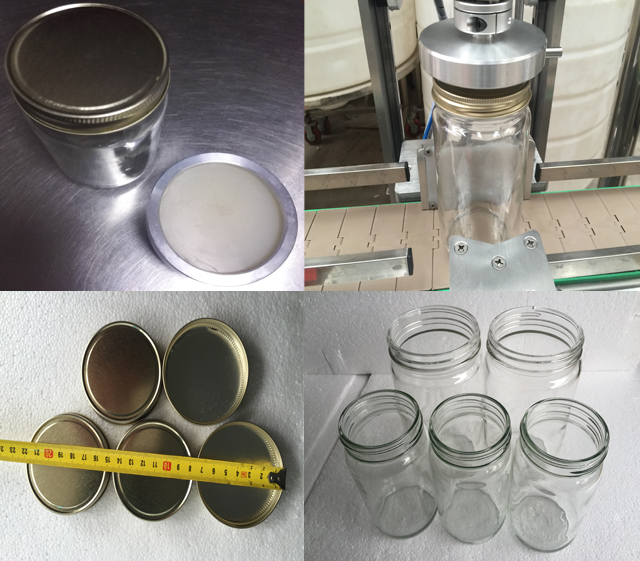

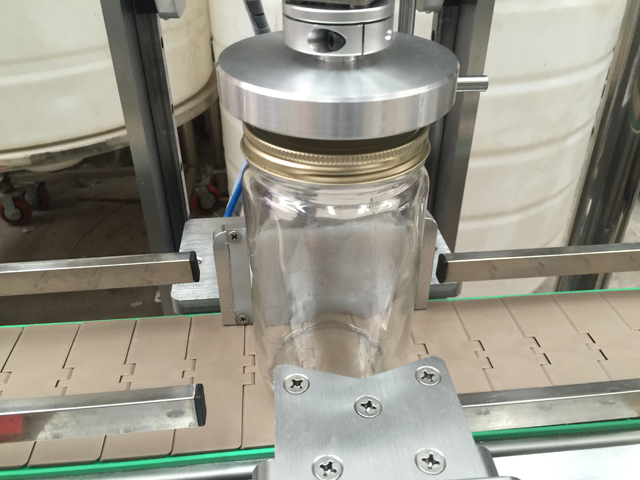

병 및 샘플 캡핑
