- 모델: VK-FPL
- 주행모드 : 서보모터
- 속도(개/분): 30-50(제품 및 라벨 크기에 따라 다름)
- 작동 방향: 왼쪽 또는 오른쪽
- 컨베이어 속도(m/min): ≤40
- 라벨링 정확도: ±1.5mm
- 라벨 롤 내경 : 76mm
- 라벨 롤의 외경 : 350 mm(최대)
- 적합한 라벨 크기 높이: ≤200 mm
- 적합한 라벨 제품 크기: 고객 제품에 따라 사용자 정의 가능
- 프린터 사용 공기: 5kg/cm²
- 공기원 : 0.6MPa
- 전압(맞춤 가능): 110V/220V/380V
- 전력(kw): 1.5KW
- 사이즈 : 2900*720*850mm
- 무게 : 280kg
라벨링 시스템은 제품, 개별 패키지, 상자, 케이스 및 팔레트에 사전 인쇄된 라벨을 부착하여 고유한 품목을 식별하는 데 사용됩니다. 또한 제조업체의 브랜드 이미지를 홍보하기 위해 제품에 라벨을 부착하는 데도 자주 사용됩니다. 이러한 라벨의 내용은 간단한 흑백 바코드, 식별에 사용되는 1D 또는 2D 코드에서 눈길을 끄는 브랜드 정체성을 지닌 복잡한 다색 제품 라벨까지 다양합니다.
자동 플랫 라벨링 기계는 차세대 포장 장비입니다. 자동 라벨링 기계 기술과 기술 요구 사항을 기반으로 특별히 설계되었습니다. 접착 라벨을 병 표면에 매끄럽고 깔끔하게 붙일 수 있습니다. 라벨링 프로세스는 안정적이고 신뢰할 수 있으며 라벨링 위치는 이상적인 요구 사항에 도달할 수 있습니다.
자동 플랫 라벨링 기계는 구조가 합리적인 전기 기계 통합 제품에 속합니다. 평평한 표면에 접착 라벨을 자동으로 굴리는 데 사용되며, 제품이 부족하면 제어 시스템이 라벨 제공을 중단하여 라벨지 낭비를 효과적으로 피할 수 있으며, 제품의 규모와 라벨 특성에 따라 무단계로 조정할 수 있습니다.

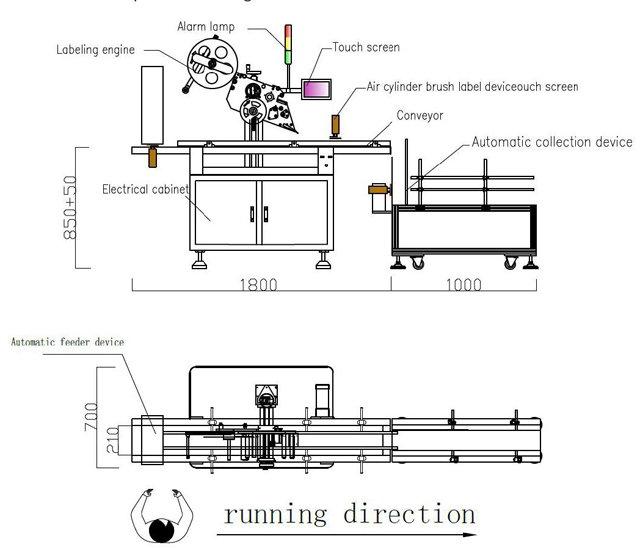

장비 라벨링 상단 표면 제품 구성
- 전기 캐비닛
- 자동 공급 장치
- 컨베이어
- 에어실린더
- 브러쉬 라벨 장치
- 라벨링 엔진
- 자동수집장치
- 운영체계 및 제어체계;
장비 기능 특성
제어 시스템: SIEMENS PLC 제어 시스템은 높은 안정성과 매우 낮은 고장률을 자랑합니다.
운영 체제: SIEMENS 터치 스크린, 중국어와 영어 지원, 풍부한 도움말 기능과 오류 표시 기능, 간편한 조작;
검사 시스템: 독일 LEUZE 검사 라벨 센서, 자동 검사 라벨 위치, 안정적이고 편리하며 작업자 기술에 대한 요구 사항이 그다지 높지 않습니다.

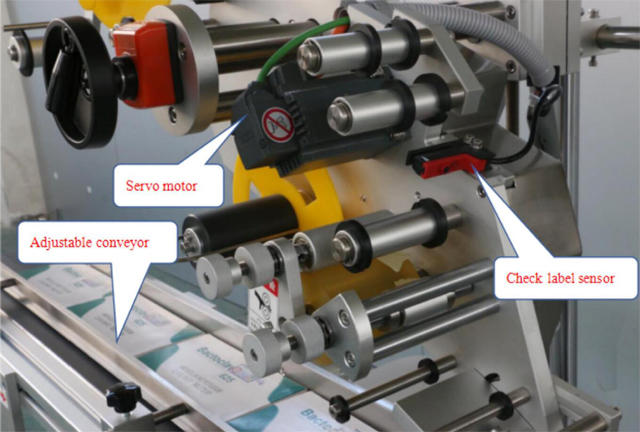

라벨 전송 시스템: Panisonic 서보 모터 제어 시스템은 고속으로 안정적입니다.
알람 기능: 라벨이 쏟아지거나, 라벨이 파손되거나, 기계 작동 중에 다른 오작동이 발생하면 알람이 울리고 작동이 중단됩니다.
기계 소재: 기계와 예비 부품은 모두 S304 스테인리스 스틸과 양극산화 처리된 고급 알루미늄 합금 소재를 사용하여 내식성이 높고 결코 녹슬지 않습니다.
저전압 회로는 모두 프랑스 슈나이더 브랜드를 사용합니다.
작업 과정
근로자들은 자동 공급 장치에 제품을 올려놓고, 제품은 4개의 공급 실린더를 통과한 후, 하단 제품이 분리되었는지 확인한 후 라벨링 엔진으로 전달합니다.
센서가 제품을 검사할 때, PLC로 신호를 보냅니다. PLC는 신호를 수신하여 먼저 정보를 처리한 다음, 서보 모터 드라이버로 신호를 출력합니다. 드라이브 모터가 구동하면 드라이브 모터가 라벨을 보냅니다.
브러시 라벨 장치는 제품 상단 표면에 라벨을 붙여 라벨 마감을 합니다.
라벨이 부착된 제품은 자동 수거 장치로 배송되고, 작업자가 자동 수거 장치에서 모든 제품을 꺼내 수거 작업을 완료합니다.
기술적 매개변수
- 모델: VK-FPL
- 주행모드 : 서보모터
- 속도(개/분): 30-50(제품 및 라벨 크기에 따라 다름)
- 작동 방향: 왼쪽 또는 오른쪽
- 컨베이어 속도(m/min): ≤40
- 라벨링 정확도: ±1.5mm
- 라벨 롤 내경 : 76mm
- 라벨 롤의 외경 : 350 mm(최대)
- 적합한 라벨 크기 높이: ≤200 mm
- 적합한 라벨 제품 크기: 고객 제품에 따라 사용자 정의 가능
- 프린터 사용 공기: 5kg/cm²
- 공기원 : 0.6MPa
- 전압(맞춤 가능): 110V/220V/380V
- 전력(kw): 1.5KW
- 사이즈 : 2900*720*850mm
- 무게 : 280kg

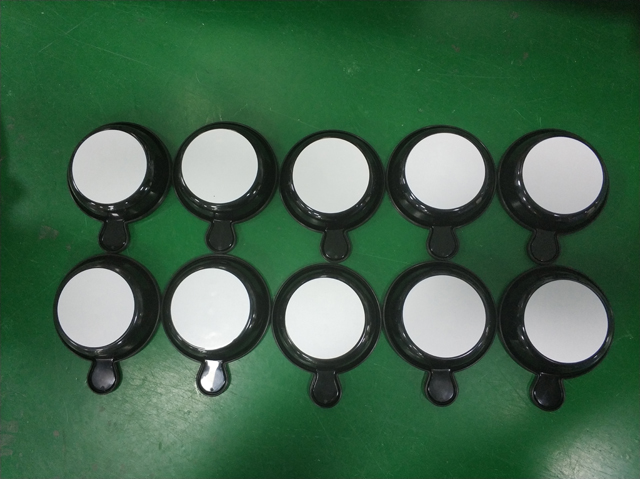

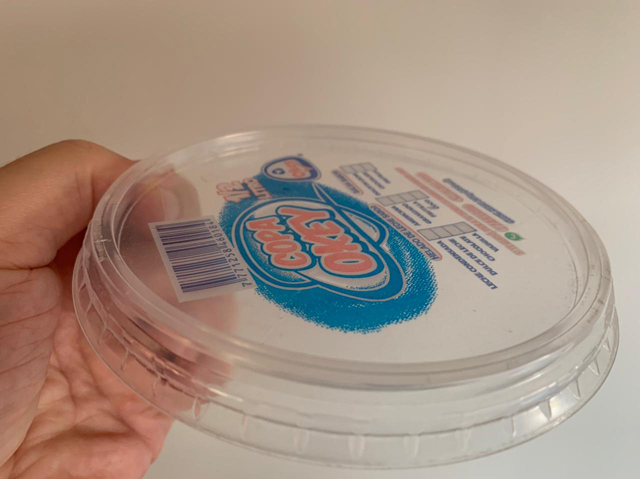

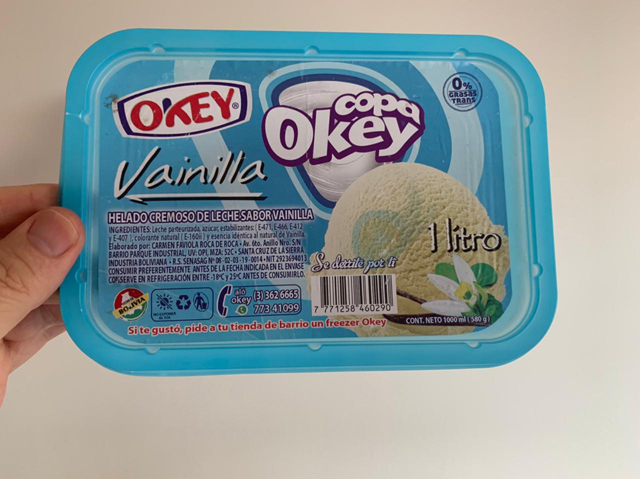

라벨링 샘플
라벨링 시스템이란 무엇입니까?
라벨링 시스템은 다양한 디자인과 구성으로 제공되며, 각각 특정 요구 사항을 충족하는 라벨을 적용하는 데 적합합니다. 반자동 라벨 프린터 어플리케이터는 개별 제품에 적용할 라벨을 수동으로 공급하도록 설정됩니다. 완전 자동 라벨링 기계는 생산 공정에 통합되어 생산 라인 속도로 통과하는 제품에 라벨을 적용합니다.
이러한 라벨링 솔루션에는 패키지 또는 운송 부하에 적용되는 라벨을 개별적으로 생성하는 인쇄 및 적용 라벨 프린터 어플리케이터와 케이스의 내용을 기록하는 케이스 라벨러가 포함됩니다. 이러한 라벨링 솔루션은 제품을 식별하는 것 외에도 유통업체 및 소매업체의 요구 사항을 충족하기 위해 제품 성분, 제품이 보관된 온도, 브랜드 소유자의 브랜드 이미지, 배송 주소 등을 기록하는 라벨을 부착할 수도 있습니다. 또한 고객이 요구하는 크기 유형을 인쇄할 수 있으며 명확하고 읽기 쉬운 문자와 바코드를 보장할 수도 있습니다.
생산 라인에서 라벨링 솔루션은 다른 라인 시스템과 통합되어 라벨링할 제품이나 패키지를 자동으로 수신합니다. 핸드헬드 수동 라벨링 기계는 명령에 따라 새 라벨을 적용한 다음 식별할 패키지나 제품에 적용합니다.
일부 라벨링 솔루션과 이를 활성화하는 라벨링 기계는 제품, 패키지 및 팔레트에 고유 식별자 및/또는 배송 정보를 공급해야 하는 필요성에 있어 중요한 요소입니다. 이러한 라벨은 유통 채널을 통해 제품을 성공적으로 이동하는 데 중요합니다. 예를 들어, 완전하고 정확한 라벨이 없는 팔레트 적재량의 제품은 거부되어 제조업체 비용으로 반환될 수 있습니다.
마찬가지로, 개별 제품과 패키지에 브랜드 라벨을 적용하는 라벨링 시스템과 라벨 머신은 주름지거나 중앙에서 벗어난 라벨은 제품의 브랜드 이미지에 부정적인 영향을 미치기 때문에 이러한 라벨을 매우 정밀하게 적용할 수 있어야 합니다. 어떤 경우에는 이러한 라벨링 시스템에 적용된 라벨의 적절한 위치와 상태를 확인하는 비전 검사 시스템도 통합되어 있습니다.

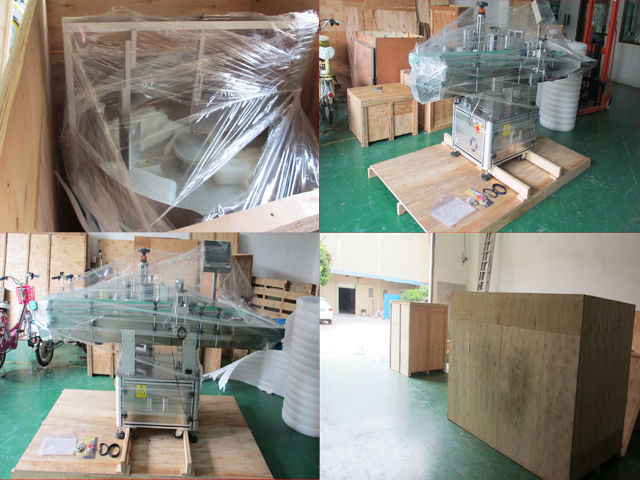

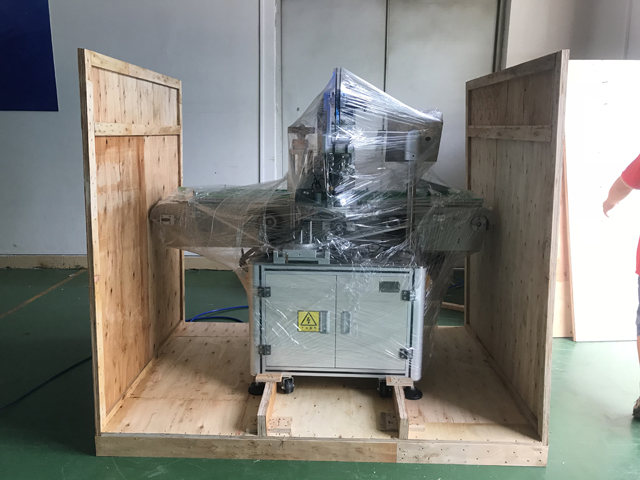

해운
