곡선 튜브 충진 밀봉기 특수 튜브 엔드 테일 밀봉기

모델: VK-TFS-009H
충전 호퍼 최대 용량: 65L; 액체 레벨 컨트롤러 장착, 공압 또는 전기 펌프 출력 신호 및 옵션으로 제공되는 더블 데크 가열 호퍼
충전 실린더: 3가지 크기의 충전 실린더가 제공됩니다. 3~40cc 용량을 충전하기 위한 20Ø mm 충전 실린더; 20~200c 용량을 충전하기 위한 45Ø mm 충전 실린더; 30~330cc 용량을 충전하기 위한 61Ø mm 충전 실린더

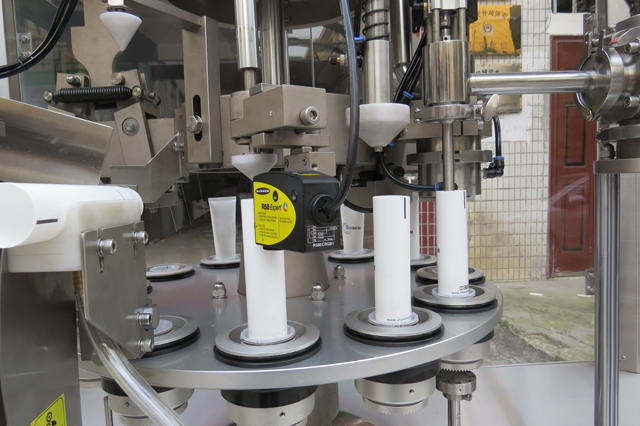

작업 스테이션: 회전 작업 스테이션, 12개 스테이션, 캠 컨트롤러 장착; 밀봉 장치 STRONG 브랜드 밀봉 장치
속도 : 튜브 직경 및 충전량에 따라 30~70개/분
주 구동 모터: 1 HP 가변 속도 모터; 믹서용 모터 1/4 HP 가변 속도 모터 또는 90W 솔레노이드 조절 모터(옵션)
전원 공급 장치: 220V x 1Px 50/60 HZ, 내부 변압기 220V x 3Px 50/60 HZ
공기 공급 압력 : 5~8 Kg/cm2,
소비량: 250l/min
압축공기용 정수필터 장착
크기 : 2250x 1450x 2200m/m
무게 NW/ GW: 800/ 950 Kg

튜브 공급, 충전, 밀봉, 튜브 트리밍, 일련 번호 입력 프로세스는 자동 작업입니다. 최종 제품은 배출 깔때기에서 배출됩니다. 접촉형 히터를 사용하여 튜브를 빠르게 밀봉합니다. 연성 플라스틱 튜브, 적층 플라스틱 튜브, 알루미늄 적층 튜브에 적합합니다.

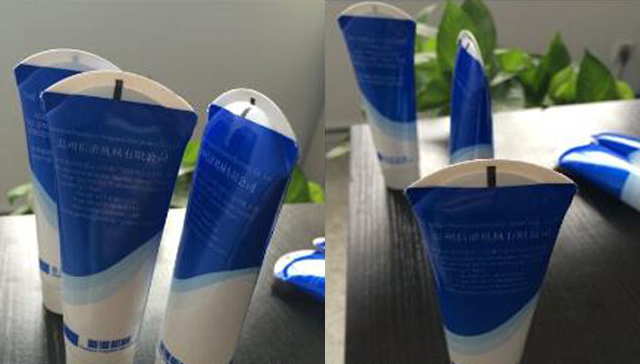

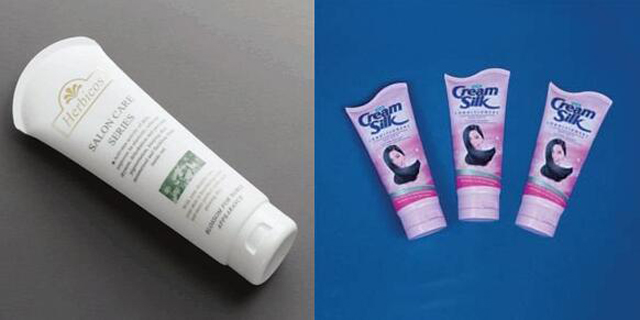

맞춤형 튜브 충진 밀봉 기계 곡선 튜브 충진 밀봉기 기계의 이점

1. 이 기계는 터치 디스플레이 장치와 PLC 제어를 갖춘 컴퓨터 프로그램 제어 인간-기계-인터페이스를 갖추고 있어 조정과 작동이 쉽습니다. 인간-기계 인터페이스는 주 구동 모터, 스텝 모터 및 믹서의 구동 모터 속도와 필요한 양을 조정할 수 있습니다.

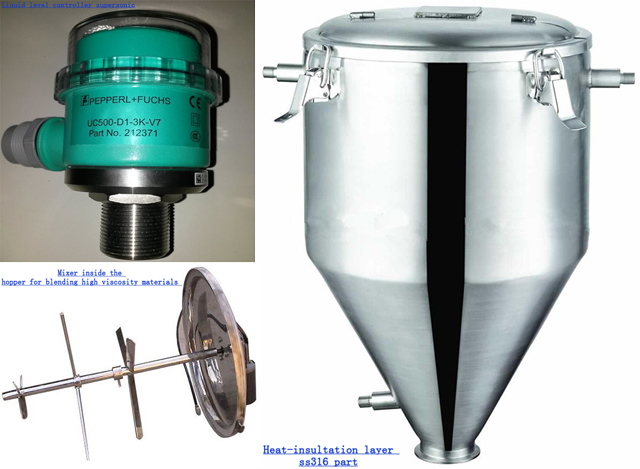

2. 안전 보호 기능: 다음 중 하나가 발생하는 경우: 온도가 너무 낮음, 공기압이 너무 낮음, 채워야 할 튜브가 너무 높거나 너무 낮음, 안전 도어가 열림, 모터 토크가 너무 높음, 튜브 내부의 충전량이 부족함 또는 연결된 카툰 기계가 고장남 등, 관련 오류 신호가 LED 디스플레이로 전송되어 운영자에게 수정을 알리고 밀봉 품질과 생산량을 제어할 수 있습니다. 호퍼에는 자동 믹서가 장착되어 있어 충전 프로세스가 더 원활하게 진행됩니다. 온도 조절 및 액체 레벨 제어 기능이 있는 옵션 충전 호퍼를 선택할 수 있습니다.

3. 상자에 포장된 튜브는 특수 공급 장치를 통해 튜브 홀더에 자동으로 공급할 수 있습니다. 이 기계에는 고속 튜브 공급 장치가 장착되어 있으며 특수 세척 장치는 튜브의 정확한 위치를 찾기 위한 광전지 요소가 있는 스텝 모터로 제어될 수 있습니다. 그리고 충전 장치.

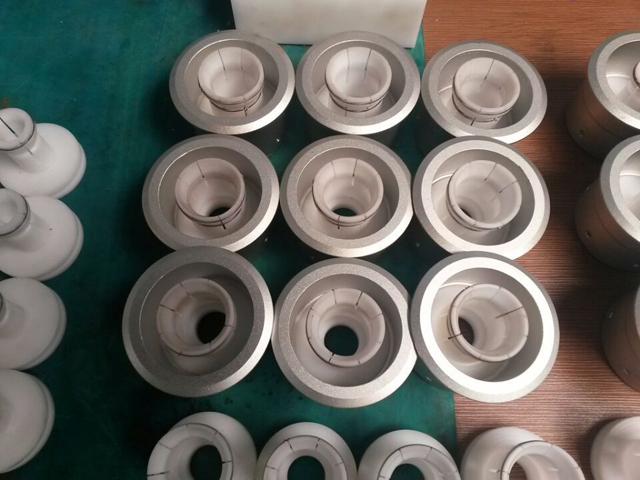

4. 안전 장치가 장착되어 있습니다. 튜브 홀더에 튜브가 없으면 충전 작업이 수행되지 않습니다. 튜브가 너무 높거나 너무 낮게 배치되면 기계가 멈춥니다. 충전 작업 중에 튜브를 위아래로 들어올릴 수 있습니다.

5. 이 기계는 페인팅 처리의 벗겨짐으로 인한 오염을 방지하기 위해 스테인리스 스틸로 된 하우징이 장착되어 있습니다.

6. 위생상의 이유로 인명피해나 이물질에 의한 오염 위험을 방지하기 위한 안전 아크릴 후드가 장착되어 있습니다.

7. 충진재와 접촉하는 모든 기계 부품은 스테인리스 스틸 SUS 316으로 제작됩니다.

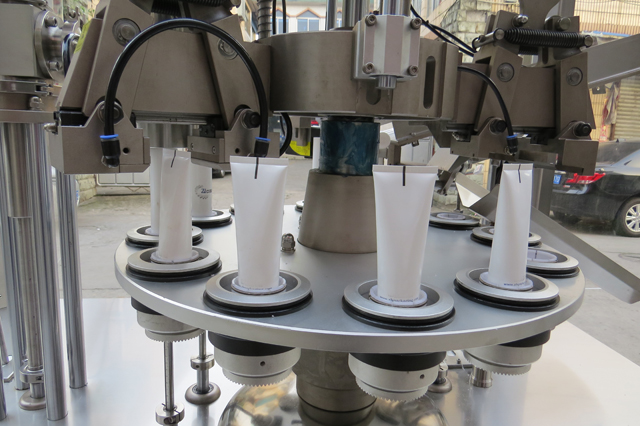

8. 12개의 작업 스테이션이 있는 캠 컨트롤러를 장착했습니다. 빠른 속도, 쉬운 조작 및 낮은 고장률. 특수 도구 없이도 다른 튜브 크기로 작업 변경이 쉽습니다. 이 기계는 직경 50mm의 튜브를 밀봉하는 데에도 적합합니다.

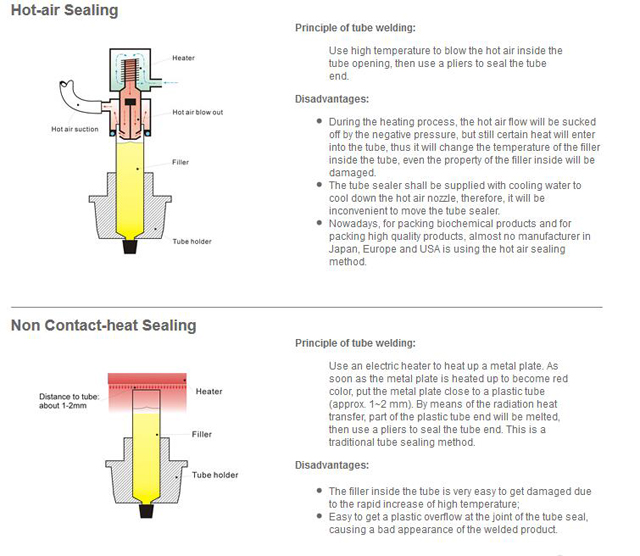

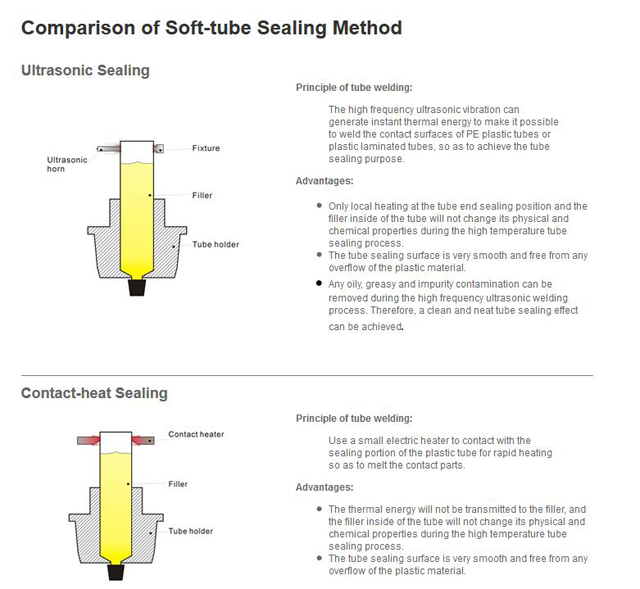

9. 빠른 가열 공정을 위한 접촉형 히터를 장착하여 생산 비용이 낮고 유지 관리가 쉽습니다. 게다가 밀봉된 필러는 물리적 또는 화학적 색상이나 품질 변화와 같은 손상이 발생하지 않습니다.

10. 충전 시 튜브가 오염되는 것을 방지하기 위해 특수 설계된 충전 노즐이 장착되어 있습니다. 한 번의 충전 주기가 완료되면 공기 분사 장치가 공기를 불어서 남아 있는 필러를 차단합니다. 이렇게 하면 떨어지는(누출) 문제를 피할 수 있습니다.

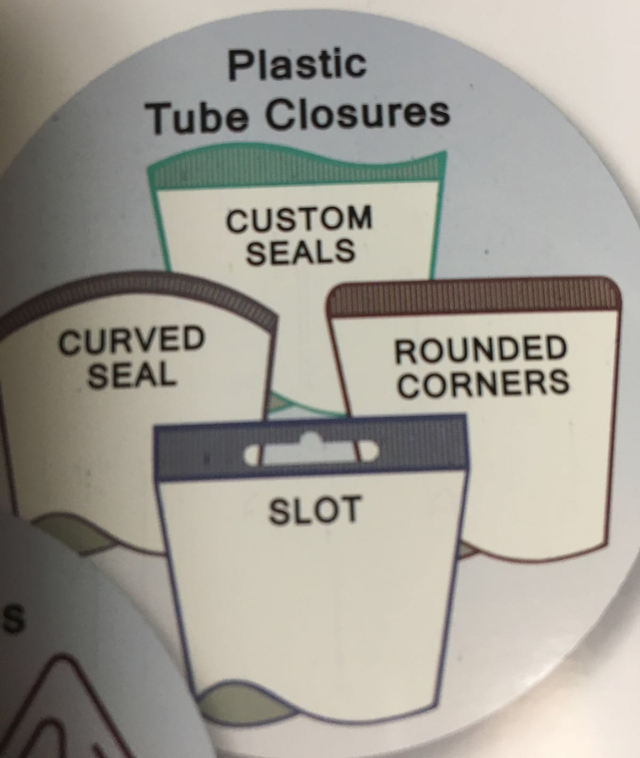

11. PE 및 플라스틱 라미네이트 연질 튜브에 적합한 튜브 절단 장치가 장착되어 있습니다. 이 장치는 불필요한 부분을 절단하고 최종 제품의 외관을 더욱 완벽하게 만듭니다. 절단 패턴은 고객 요구 사항에 따라 설계할 수 있습니다.

사양

목	설명
호퍼 채우기	최대 용량 : 65L 액체 레벨 컨트롤러 장착, 공압 또는 전기 펌프 출력 신호 및 옵션인 더블 데크 가열 호퍼
실린더 채우기	3가지 크기의 충전 실린더가 제공됩니다. 3~40cc 용량 충전용 20Ø mm 충전 실린더 20~200c 용량을 채우기 위한 45Ø mm 충전 실린더 30~330cc 용량 충전을 위한 61Ø mm 충전 실린더
작업 스테이션	회전 작업 스테이션, 12개 스테이션, 캠 컨트롤러 장착
밀봉장치	강력한 브랜드 밀봉 장치
속도	튜브 직경 및 충전량에 따라 30~70개/분
주 구동 모터	1 HP 가변 속도 모터
믹서용 모터	1/4 HP 가변 속도 모터 또는 90W 솔레노이드 조절 모터(옵션)
전원 공급	220V x 1Px 50/60 HZ, 내부 변압기 220V x 3Px 50/60 HZ
공기 공급	압력 : 5~8 Kg/cm2, 소비량 : 250l/min 압축공기용 정수필터 장착
차원	2250x 1450x 2200m/m
무게	북서/수직: 800/950kg
