맞춤형 자동 수직 사각 병 4면 라벨링 기계
  • 라벨링 정확도: ±1 mm;(제품이 포함되지 않음, 라벨 오차 한계)
  • 라벨링 속도: 20~60병/분 (제품 라벨 크기와 연관 있음)
  • 적용 제품 크기: ¢30 ≤ 제품 직경 ≤¢100 mm;
  • 라벨 크기 적용: 15 ≤ 너비 ≤ 110 mm, 길이 ≥ 20 mm;
  • 전체 기계 크기: 1800×900×1300mm; (길이 × 너비 × 높이)
  • 전원을 적용합니다: 220Vs50|60Hz;
  • 공기압 : 0.2~0.5 Mpa;
  • 기계 전체 무게: 280kg.

이 라벨링 기계는 다양한 원통형 제품의 반원형 참조선에 사용될 수 있으며, 뒤쪽의 이중 표시만 하면 식품 캔, 화장품 원형 병, 약품 병 등의 표시에 사용할 수 있습니다. 다른 뉘앙스와 같은 수십 개의 코드 기계를 사용하면 배치 번호 등의 정보를 동시에 생성하기 위해 표시를 인쇄할 수 있습니다.

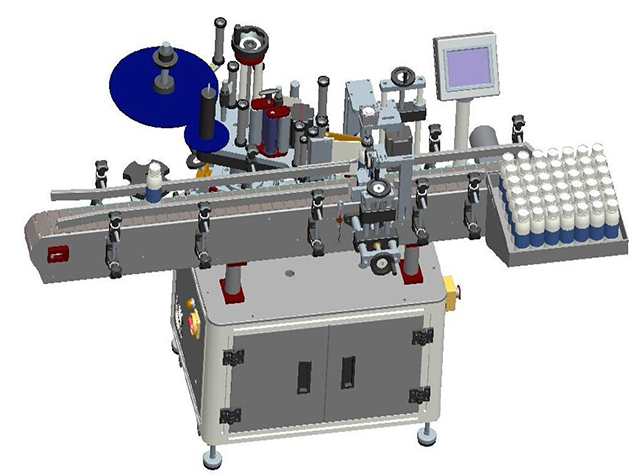

라벨링 기계 도면:


라벨링 기계의 세부 사항 그림

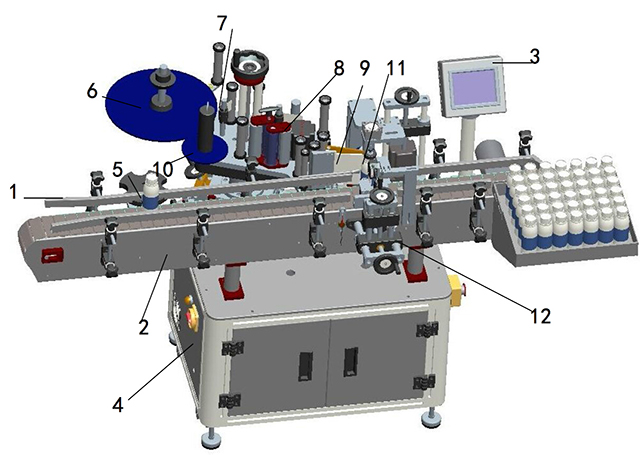

라벨링 기계의 전체 모습.jpg

1. 가이드 바: 벨트를 따라 제품이 이동하도록 안내합니다.

2. 배송 시스템: 병을 라벨링 부분과 라벨링 후 수집 테이블로 배송합니다.

3. 터치스크린 : HMI, 매개변수를 변경하여 기계를 제어합니다.

4. 전기 상자: 전자 제어 센터, 각종 컨트롤러 및 PLC가 배열됨.

5. 병 분배 시스템: 모터를 조정하여 지연 시간을 조정하여 다양한 병에 라벨을 붙이는 데 적절한 시간을 얻습니다.

6. 라벨 플레이트: 라벨을 지지하는 부분입니다.

7. 라벨 압력: 라벨을 조여서 라벨의 팽팽함을 유지하여 제품에 정확하게 라벨을 부착합니다.

8. 견인 시스템: 라벨 종이를 구동하는 모터로 라벨을 벗기는 힘을 강화합니다.

9. 라벨 벗기기 판: 라벨을 벗기세요.

10. 라벨 수집가: 아래쪽 라벨 용지를 모아 둡니다.

11. 라벨의 내용: 라벨링 효과를 완벽하게 합니다.

12. 위치 지정 시스템 : 기사 위치 지정 시스템;

라벨링 기계 세부 정보.jpg

애플리케이션

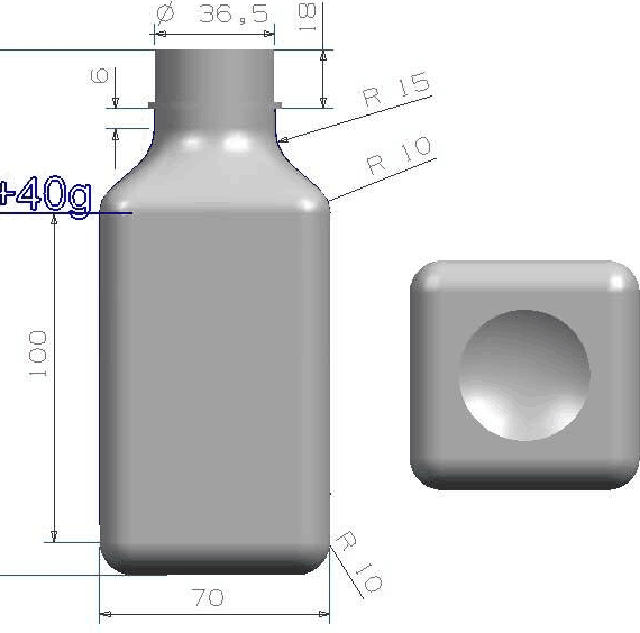

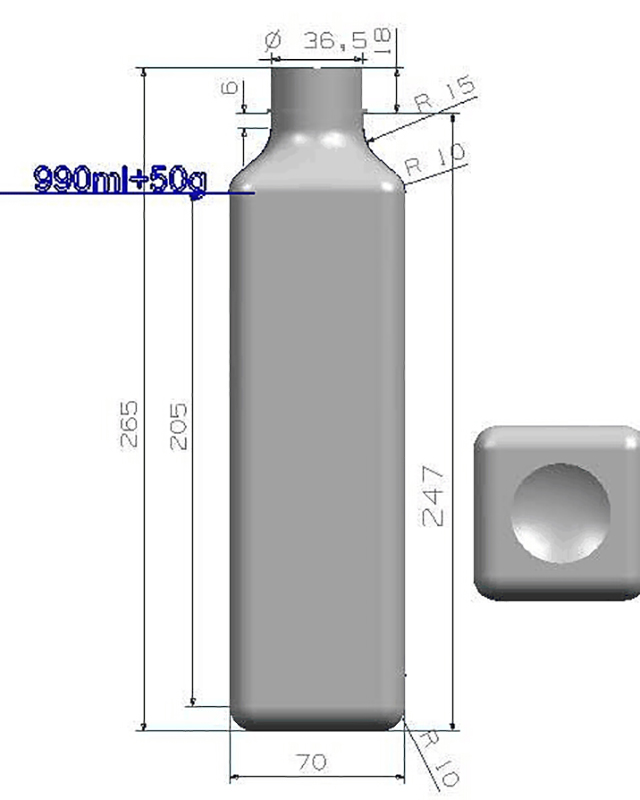

싱글 사이드 라벨러.tif단면 라벨러.jpg

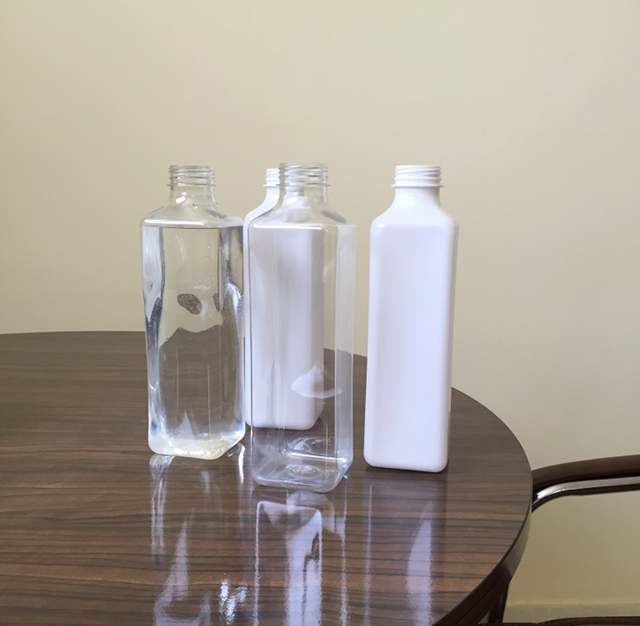

사각병 라벨링 기계.JPG

라벨 적용: 자체 접착 라벨, 전자 제품이 코드를 담당하고, 양식 코드는 대기합니다.

제품 신청: 원주면, 원뿔형 표면에 라벨이나 필름을 붙여 붙이는 제품입니다.

응용 산업 : 식품, 의약품, 화장품, 전자, 하드웨어, 플라스틱 등의 산업에 광범위하게 적용됩니다.

솔리드 예제가 적용되었습니다: PET 원형 병은 표시를 남기고, 플라스틱 병은 표시를 남기고, 식품 캔 등은 표시를 남깁니다.

기술 매개변수:

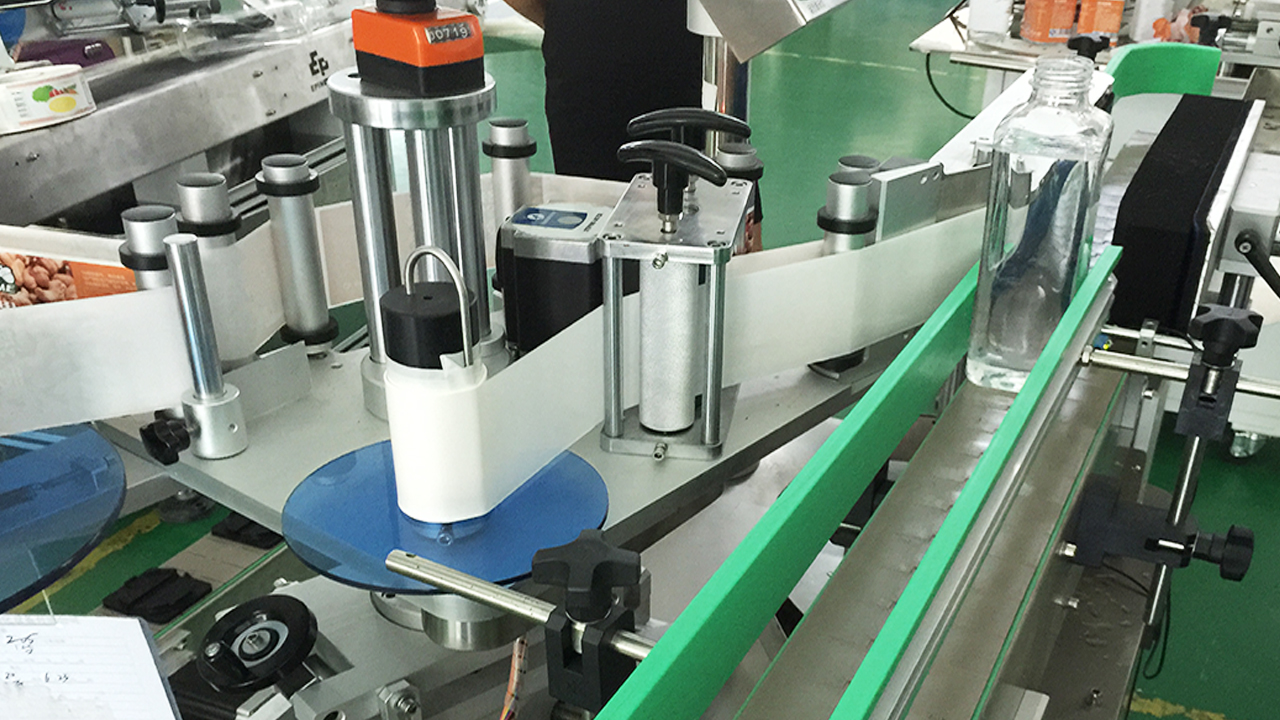

라벨링 기계 자동.jpg

  • 라벨링 정확도: ±1 mm;(제품이 포함되지 않음, 라벨 오차 한계)
  • 라벨링 속도: 20~60병/분 (제품 라벨 크기와 연관 있음)
  • 적용 제품 크기: ¢30 ≤ 제품 직경 ≤¢100 mm;
  • 라벨 크기 적용: 15 ≤ 너비 ≤ 110 mm, 길이 ≥ 20 mm;
  • 전체 기계 크기: 1800×900×1300mm; (길이 × 너비 × 높이)
  • 전원을 적용합니다: 220Vs50|60Hz;
  • 공기압 : 0.2~0.5 Mpa;
  • 기계 전체 무게: 280kg.

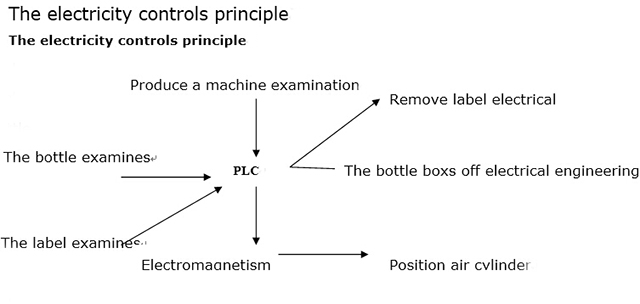

전기 제어 원리

라벨링 기계용 전기 부품.jpg

제품검사와 스티커검사를 통과하고, 수입신호 3종에 대한 라벨검사를 실시하고, PLC처리 후, 수출하여 각각 전기제어신호, 전자기밸브, 공기실린더 제어굴곡, 전기제어선반의 역할을 수행하여 제품의 고정위치를 스티커로 표시하여 작동시킨다.

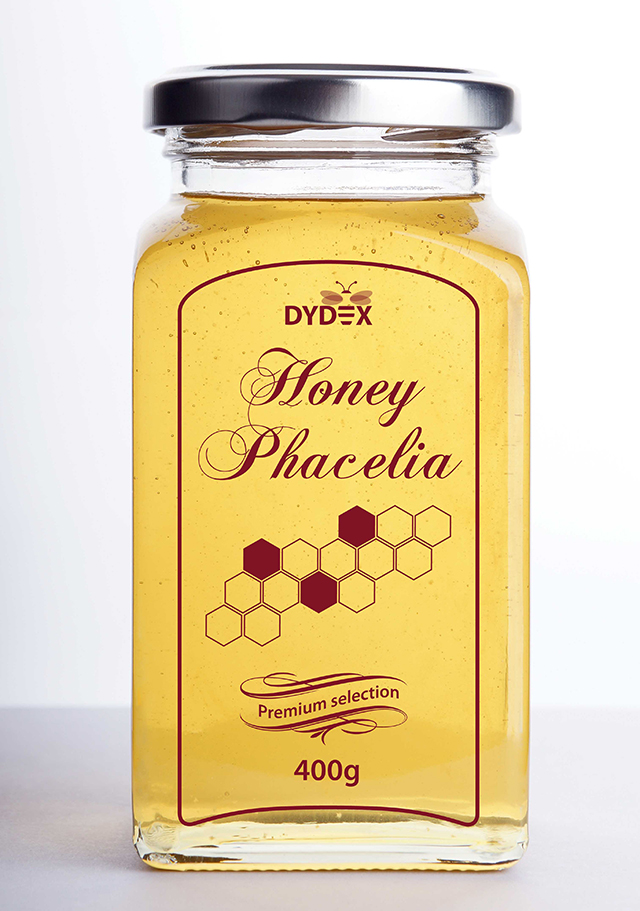

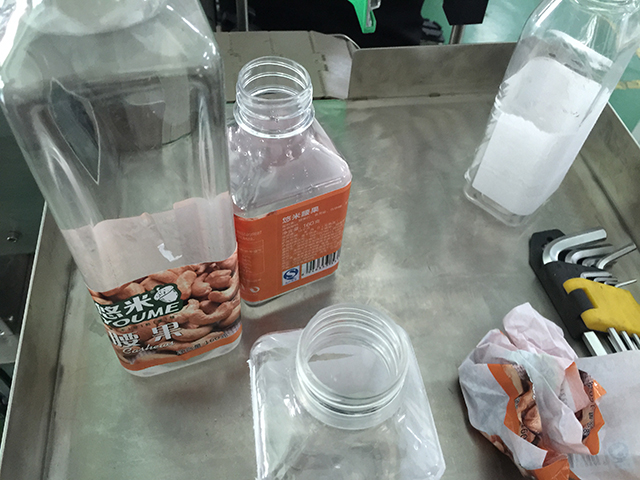

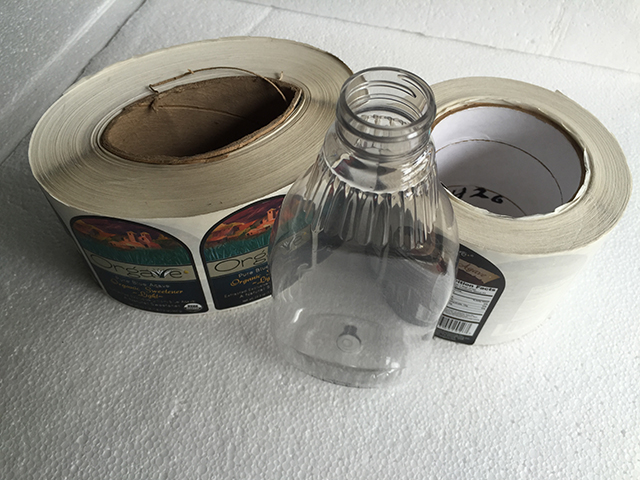

라벨 샘플 :

FLAT BOttles 라벨링 기계 라벨 롤 (2).jpg

FLAT BOttles 라벨링 기계 라벨 롤 (2).jpg

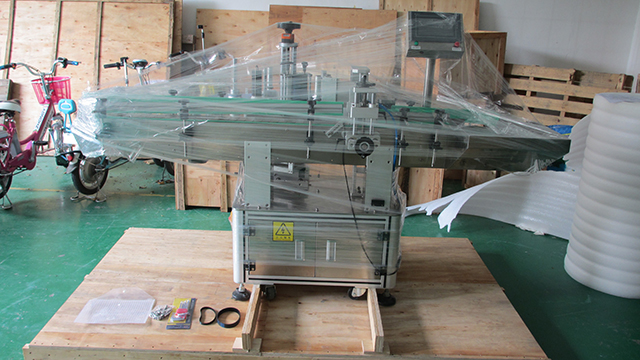

나무상자 포장

라벨링 기계용 나무 케이스 포장.jpg

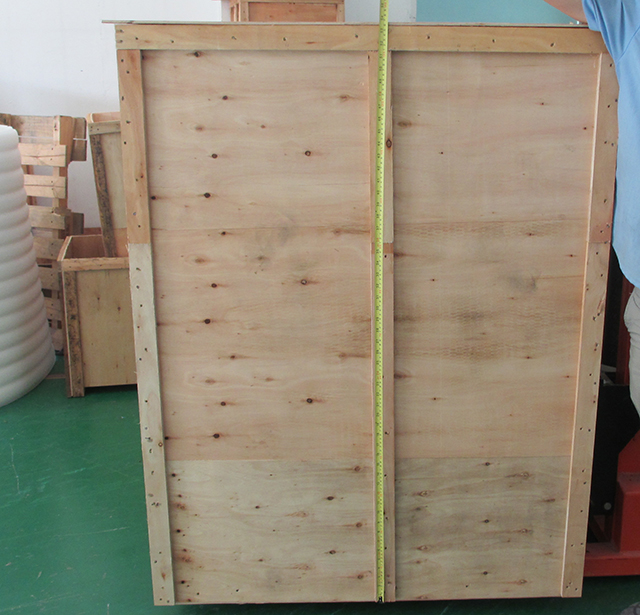

라벨링 기계 배송 정보.jpg

애프터 서비스

보장하다: 모든 기계에 대해 1년 보증을 주장합니다. (사고, 오용, 오용, 보관 손상, 과실 또는 장비나 구성품의 개조로 인한 문제는 보증에서 제외됩니다. 또한 쉽게 부러지는 예비 부품은 보증에 포함되지 않습니다.)

설치: 기계가 공장에 도착한 후, 필요한 경우 기술자가 귀하의 현장으로 가서 기계를 설치하고 테스트하고 또한 귀하의 근로자에게 기계 작동 방법을 교육합니다(기차 시간은 근로자에 따라 다름). 비용(항공권, 식사, 호텔, 귀하의 국가에서의 여행 비용)은 귀하의 계좌에 있어야 하며 기술자 비용은 하루에 150달러입니다. 또한 당사 공장으로 가서 교육을 받을 수도 있습니다.

애프터 서비스: 기계에 문제가 생기면 기술자가 가능한 한 빨리 귀하의 집으로 가서 기계를 수리할 것입니다. 비용은 귀하의 계좌에 있어야 합니다(위와 같이).
