펌프 캡용 고속 로터리 8 헤드 캡핑 장비

치수 : 2000mm(길이) * 1800mm(너비) * 2800mm(높이)
캡핑 헤드 : 8개 헤드
단독 합격률 : 99%
속도: 80bpm
전압 : 220V-380v, 50-60HZ(요구 사항에 따라)
총 전력: 5kw
필요한 공기원 : 0.6Mpa 깨끗하고 안정적인 공기원
주행소음(데시벨) : ≦80데시벨
기계 무게 : 3.5톤
기계소재 프레임 : 탄소강 아웃소싱 스테인리스강 프레임;

펌프 캡 스크류 캡핑기 고속형은 병/캡 공급, 자동 캡 엘리베이터 및 언스크램블러 입구 및 출구 병 템플릿 캡핑 메커니즘, 거부 메커니즘, 전기 제어 등 여러 주요 부품으로 구성되어 있습니다.

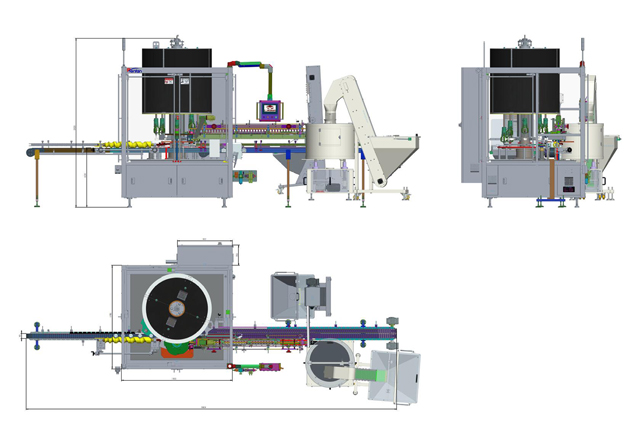

그림

특징

PLC 제어, 통합 캡 공급, 잡기, 삽입 및 회전(자동 캡 분류기와 제휴하여 완전 자동화 실현 가능)
생산 용량은 8개 헤드로 80bpm에 도달할 수 있습니다.
부드러운 작동, 캡 및 용기에 긁힘 및 손상 없음
빠른 전환
모듈 구조, 터치스크린 조작, 손쉬운 유지관리

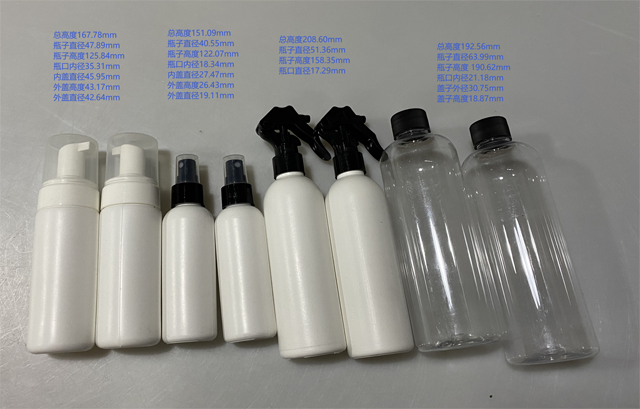

다양한 크기의 캡에 적합하며 일일 화학 산업에 적용 가능

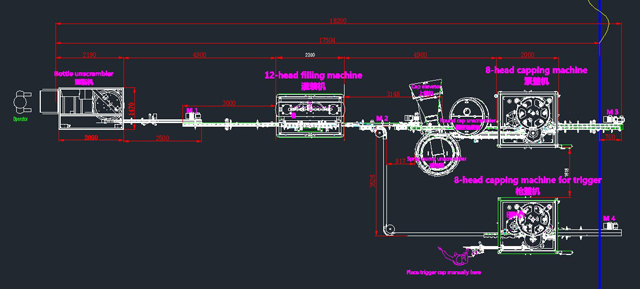

충전기 및 라벨링 기계에 쉽게 연결 가능
낮은 주행 소음

작동 원리

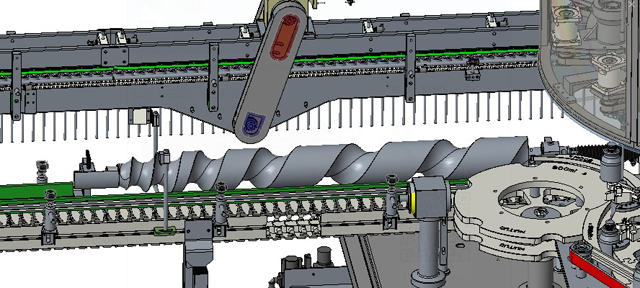

나사 막대를 이용한 병 수유

병입 나사는 윤곽 디자인으로 가공되어 정확하고 빠른 병 공급이 가능합니다. 부드러운 움직임으로 병이 손상되지 않습니다. 나사 구동은 메인 구동을 따르며, 나사 각도는 터치 스크린을 통해 설정하여 스타 휠과 일치시킬 수 있습니다. 병입 나사에 센서가 있어 병이 없고, 캡핑이 없으며, 병이 걸렸을 때 알람이 울립니다.

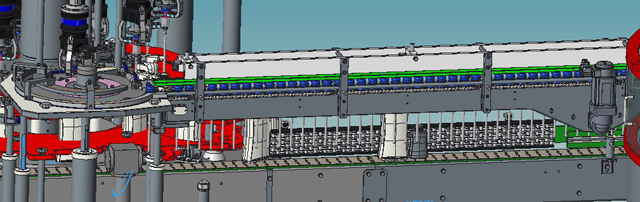

서보 캡 공급:

스크류 캡퍼는 캡 공급 체인에 서보 모터를 채택합니다. 서보 모터는 주기적 시작 및 정지, 주기적 양(+) 및 음(-) 회전의 장점이 있으며, 소음을 줄이고 캡 고정을 방지할 수 있습니다.

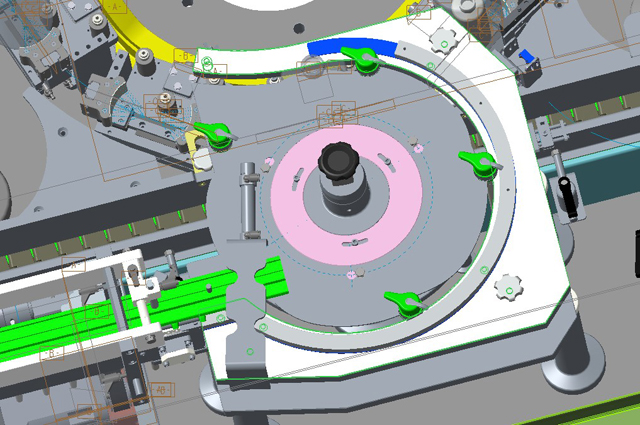

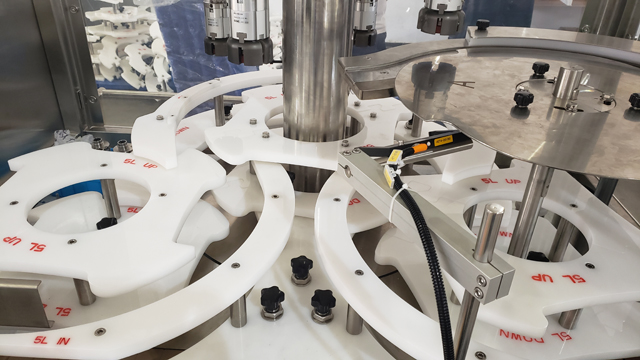

캡 분할

캡 디바이더는 캡 모양에 따라 맞춤 제작되며, 직경이 다르면 교체가 필요하지만, 다음 사진의 흰색 부분만 교체하면 됩니다.

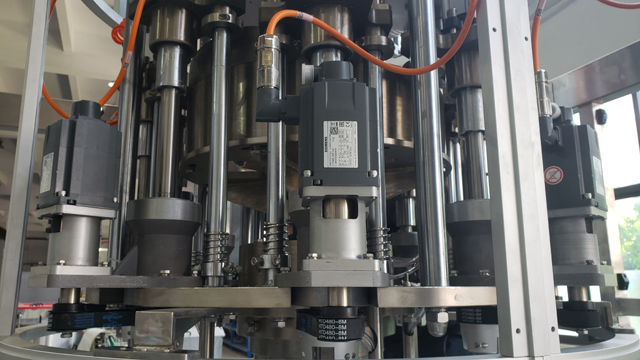

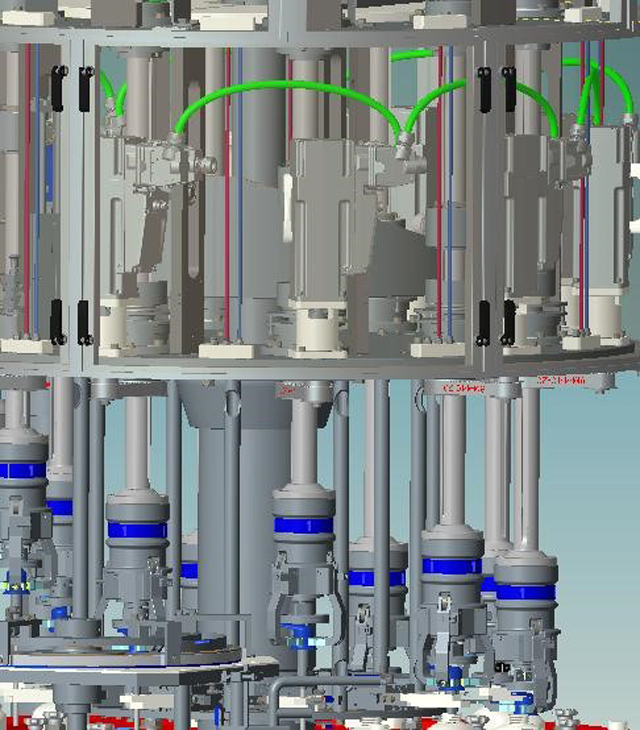

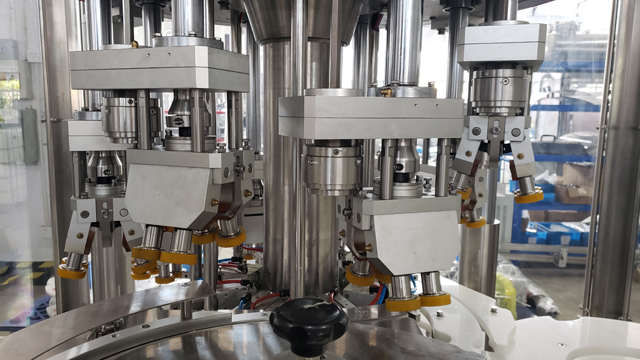

서보 캡핑:

나사 캡핑 머신은 지멘스 구동 시스템을 사용하는데, 이는 제어 시스템과 서보 모터를 초소형 통합 시스템으로 결합하여 최소 공간에서 최대의 유연성을 제공하고 배선을 90% 줄입니다. 캡핑 과정에서 서보 모터는 섹션별로 캡핑 곡선 이동을 제어할 수 있으며, 동시에 원활한 세분화 프로세스를 보장하고 디지털 캡핑 토크 제어를 실현할 수 있으며, 이는 기존의 클러치 토크 제어보다 완전히 우수합니다.

서보 모터와 프로그램에 의한 폐쇄 루프 제어는 캡핑 프로세스 전체에 걸쳐 적용됩니다.
설정된 토크에 도달할 때까지 자동으로 캡핑력을 조절합니다.
모션 드라이브 모듈과 프로그램의 정밀하고 유연한 제어로 인해 캡핑 헤드의 관성과 부품의 편차의 영향을 제거할 수 있습니다.
다양한 제품 간의 토크 전환은 간단히 프로그램의 설정값을 변경함으로써 달성될 수 있습니다.

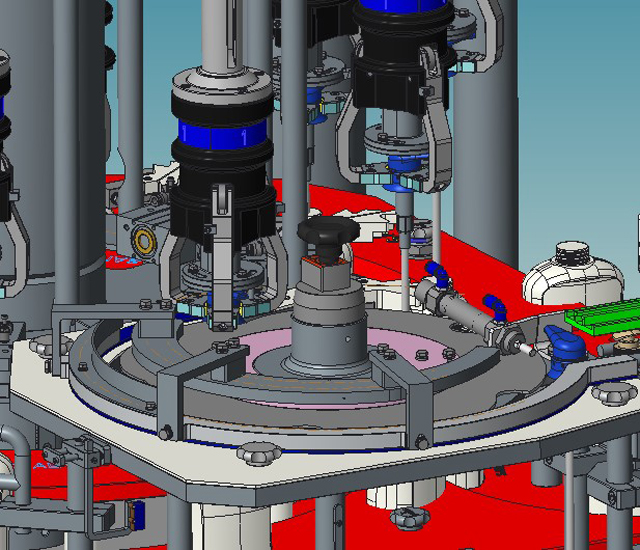

참고: 트리거 캡용 8헤드 캡핑 머신의 경우 캡핑 헤드가 다릅니다.

영구 자석 클러치를 채택하여 캡 토크를 제어합니다.

캡핑 공정 중 토크는 4개 바퀴에 고르게 분산됩니다.
휠과 캡 사이에 상대적이지 않은 동작을 만듭니다.
캡핑하는 동안 바퀴와 병 사이에 정전 스테이션을 유지하십시오.
고부가가치 토크 제어 시스템으로 안정적이고 합리적인 토크값

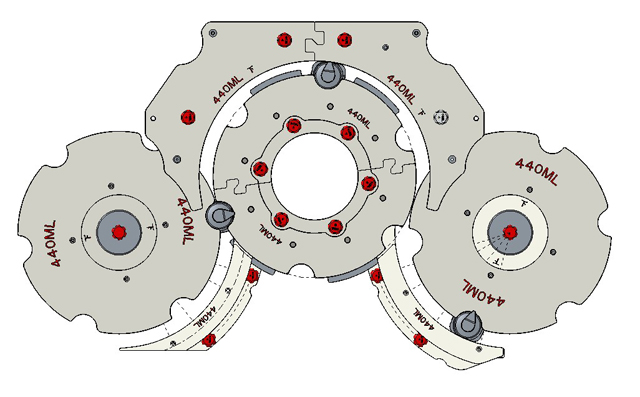

다양한 제품 템플릿 변경

PP로 만들어졌고, 병 모양으로 디자인되었으며, 표면이 매끄럽습니다. 위치를 안정시킬 뿐만 아니라, 병이 긁히는 것을 방지하고, 빠른 교체가 가능합니다.

다양한 제품 사양에 대해 퀵 릴리스 디자인을 채택합니다. 템플릿은 다양한 사양을 구별하기 위해 색상으로 구분됩니다.

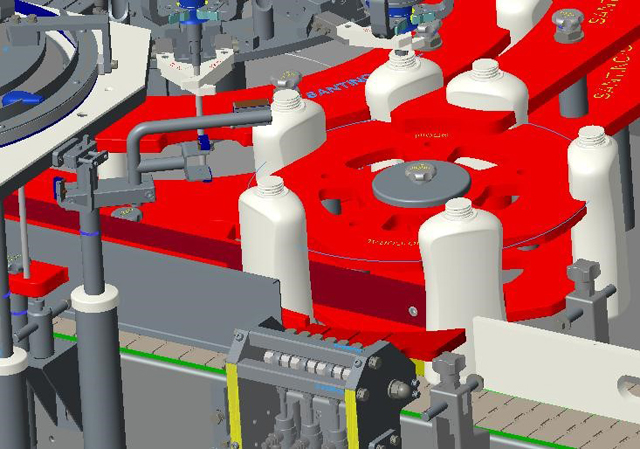

거부 시스템

캡핑 후 듀얼 컨베이어 장착. 합격 제품은 정상적으로 운송되고, 불합격 제품(캡 없음, 내부 튜브 없음, 캡 잘못 적용)은 스윙 실린더에 의해 자동으로 다른 컨베이어로 분할됩니다. 병 블록이 나타나면 캡핑 기계가 자동으로 멈추고 문제가 해결되면 다시 시작됩니다.

안전문

모든 도어에는 기계가 멈추고 도어가 열릴 때 경고 신호를 보내도록 리미트 스위치가 설치되어 있습니다. 이동식 가드가 있는 모든 생산 구역 기계는 전기적으로 연동되어 주 구동 장치와 제어 회로를 완전히 끄고 가드를 여는 즉시 모든 기계 움직임을 빠르게 멈춥니다.

주요 기술 매개변수

- 치수 : 2000mm(길이) * 1800mm(너비) * 2800mm(높이)
- 캡핑 헤드 : 8개 헤드
- 단독 합격률 : 99%
- 속도: 80bpm
- 전압 : 220V-380v, 50-60HZ(요구 사항에 따라)
- 총 전력: 5kw
- 필요한 공기원 : 0.6Mpa 깨끗하고 안정적인 공기원
- 주행소음(데시벨) : ≦80데시벨
- 기계 무게 : 3.5톤
- 기계소재 프레임 : 탄소강 아웃소싱 스테인리스강 프레임;
- 캡과 접촉하는 나사 캡: 폴리우레탄(PU) ;
- 스크린 도어: 스테인리스 스틸 테두리, 플렉시글라스; 전기 상자: 스테인리스 스틸;
- 기계부품의 접속 및 고정 : 탄소강, 스테인리스강 등
- 씰 : 고무

주요 기술 구성 요소

PLC: 지멘스
터치 스크린: 지멘스
서보: 지멘스
브레이커: 슈나이더
주파수 변환기: Siemens
버튼: 슈나이더
알람 표시등: 슈머살
안전 도어 스위치: 슈머살
센서: SICK/IFM/LEUZE
원격 모듈 : Fbox-WIFI(즉각적인 통신 및 원격 제어용)

위의 브랜드가 재고가 없는 경우, 대신 동등한 브랜드를 선택해 드립니다.

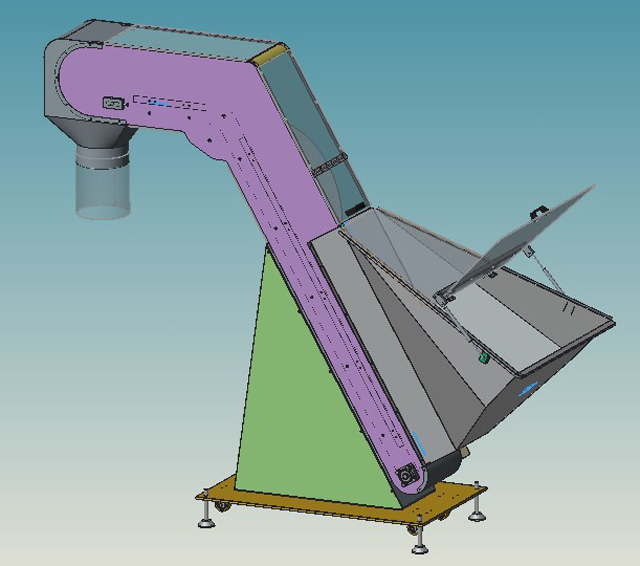

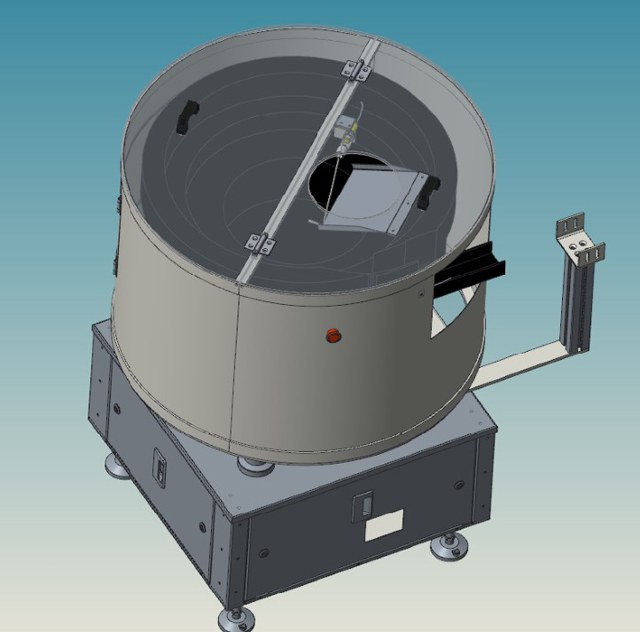

자동 캡 엘리베이터 및 언스크램블러

진동 원리에 의해 무질서한 스프레이 캡을 규칙적으로 배열하고, 위치 조정 플레이트에 의해 둥근 캡을 배열하는 것입니다. 캡은 덮개 채널에서 질서 있게 출력되고, 캡핑 머신은 분배 플레이트에 의해 잡힙니다.
언스크램블러의 속도는 엘리베이터에 따라 자동으로 조정됩니다. 엘리베이터는 언스크램블러와 연결되어 있으며, 전체 라인 속도와 일치하는 캡 전송 속도를 자동으로 제어합니다.
언스크램블러는 수동 조정 없이 캡핑 머신 인터페이스에 의해 자동으로 제어됩니다.
매개변수를 저장할 수 있습니다.
빠른 전환.
