- 모델: VK-TFS-006U
- 전압: 220v/50Hz/60Hz
- 생산성: 20-30개/분
- 크기: 1090x1250x1680mm(길이*너비*높이)
- 무게 : 270kg
- 충전량 : 10-300ml
- 튜브 직경: 10–60mm
- 전력: 2.0KW -3.3KW
- 정확도: ±1%
- 소재 : 스테인리스 스틸 304
- 제어 : PLC 제어 시스템
- 디스플레이 : 터치스크린 디스플레이
- 튜브 높이: 2-200(mm)

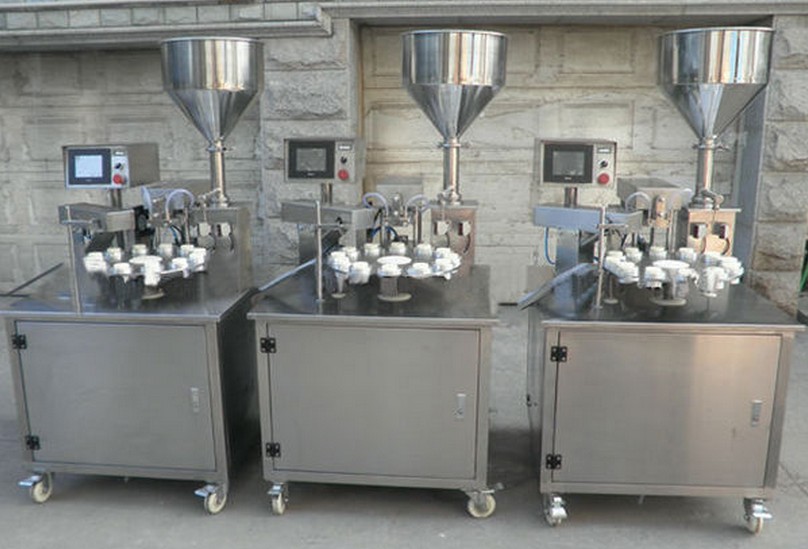

반자동 충진 및 밀봉 기계는 소량과 특수 튜브 직경을 가진 제품을 위해 특별히 설계되었습니다. 이 기계는 고속 충진 및 밀봉 기계의 장점을 가지고 있으며, 고도로 자동화된 작동과 원활하게 작동합니다. 자동 튜브 충진, 밀봉, 절단 및 날짜 인쇄가 가능합니다. 독특한 원헤드 디자인은 청소가 더 쉽습니다. 크기 변경이 더 편리하고 제어가 더 간단합니다. 특히 의약품 크림, 치약, 화장품, 접착제, 접착제, 케첩 및 아트 팔레트 산업에 적합합니다.

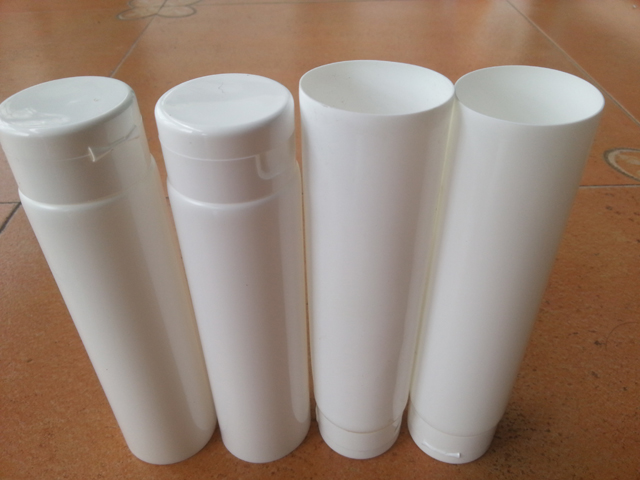

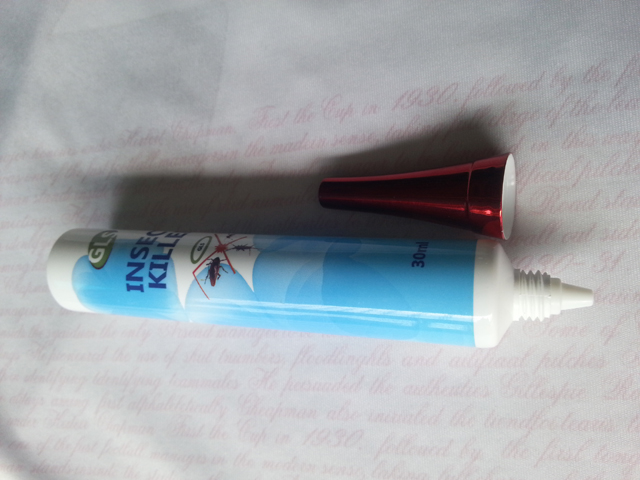

튜브 샘플
작동 원리
기계는 PLC와 터치 스크린으로 제어되며, 12개의 동일한 스테이션을 사용하고, 플라스틱 호스를 튜브에 차례로 놓고, 표시, 채우기, 밀봉, 절단 및 튜브에서 꺼냅니다. 플라스틱 호스를 소켓에 삽입하고, 기능 스위치를 켜고, 실행 버튼을 누르면 기계가 PLC 제어 하에 주기적 작업을 시작합니다. 회전은 반시계 방향으로 워크스테이션을 시작하고, 제자리에 놓은 후 회전 휠을 멈춘 다음, 튜브에서 표시, 채우기, 밀봉, 절단 및 튜브 본체가 작동합니다(참고: 채우기 및 밀봉 메커니즘은 각각 적외선 감지 스위치가 장착되어 있으며, 플라스틱 호스가 작동하는 조건에서 감지해야 합니다).
각 작업의 끝에서 각 기관이 재설정됩니다. 작업 주기의 한 쪽 끝에서 다음 작업 주기, 주기. 작업 주기가 끝나면 회전식 플라스틱 호스가 다음 스테이션으로 이동합니다.

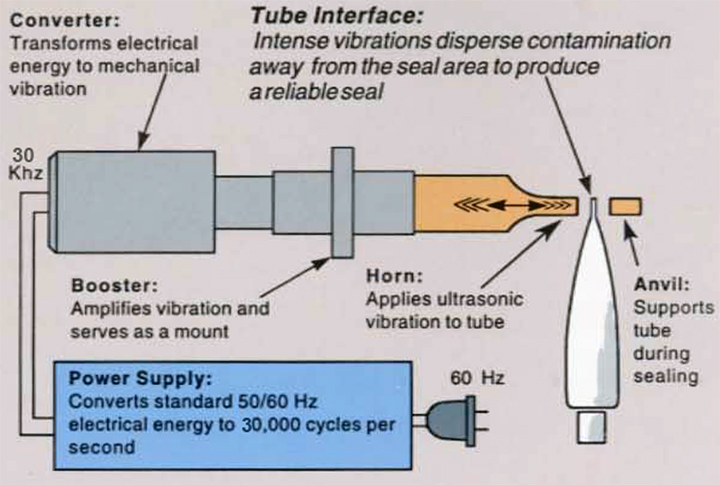

초음파 밀봉 작동 방식
초음파 튜브 실러는 사실상 모든 스타일의 충진기에 장착되도록 설계되었습니다. 튜브가 초음파 튜브 실링 스테이션으로 이동하면 스위치가 닫혀 용접 주기가 시작됩니다. 공기가 실린더로 향하여 용접 모루와 초음파 호른이 튜브의 중심선을 향해 이동합니다.
튜브는 사전 설정된 간격으로 닫혀 있으며 음파 에너지를 적용하기 위해 고정되어 있습니다.
초음파 전원 공급 장치는 50/60Hz의 전기 에너지를 전력 발진기를 통해 초당 30,000사이클로 변환합니다.
이 고주파 전기 에너지는 변환기에 적용되어 전류를 고주파 기계적 진동으로 변환합니다.
음파 에너지로 인해 호른이 튜브 끝부분에 초당 30,000회의 진동을 하게 됩니다.
강렬한 진동으로 인해 밀봉 영역의 모든 오염 물질이 분산되고, 재료를 결합하기 위한 열이 발생합니다.
그런 다음 에너지가 중단되고 튜브는 잠시 동안(일반적으로 0.05~0.150초) 닫힌 상태로 유지됩니다.
그런 다음 튜브는 충전 라인의 다음 스테이션으로 이동합니다. 일반적으로 사이클 시간은 튜브 직경과 재료에 따라 분당 45~80유닛입니다.
특징
튜브를 통한 플라스틱 호스, 표시, 충전, 밀봉, 절단 및 튜브 밖으로, 기계 포장 작업 완료.

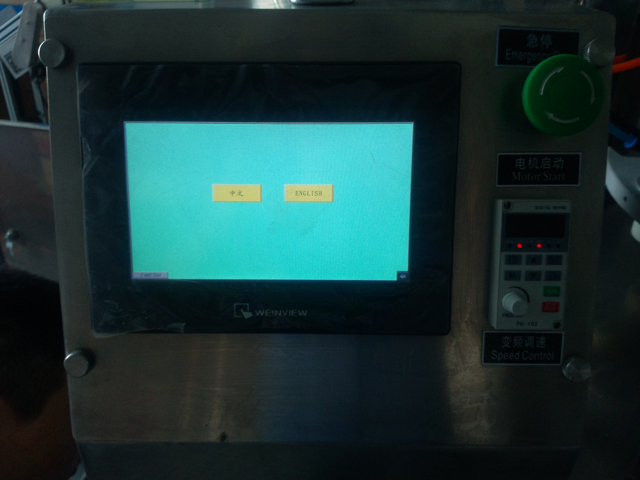

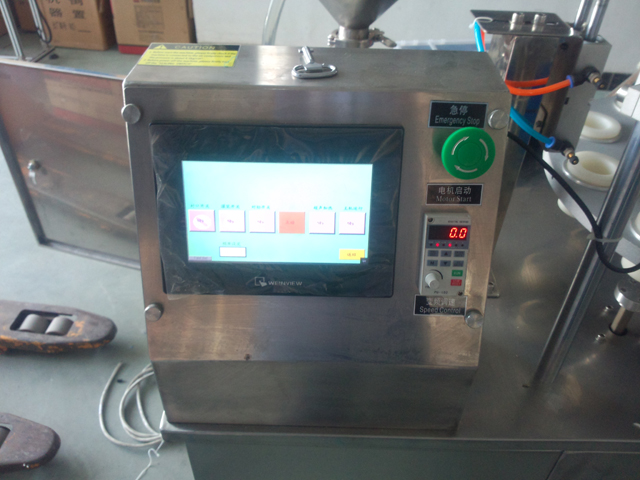

- 터치 스크린 제어 시스템을 갖춘 초음파 기술을 갖춘 튜브 충진 밀봉기
- 304 스테인리스로 제작된 커버 및 클래딩은 GMP 표준을 확인합니다.
- SS 304의 접촉 부품
- 양성 충전 노즐. 공압 차단 시스템. (꼬리 문제를 피하기 위해)
- 튜브 없음/충전 없음/튜브 없음 밀봉 없음 튜브 내부를 열풍으로 가열하고 외부를 냉각하여 밀봉 부위 움푹 들어가는 현상을 방지 PLC 제어 터치스크린

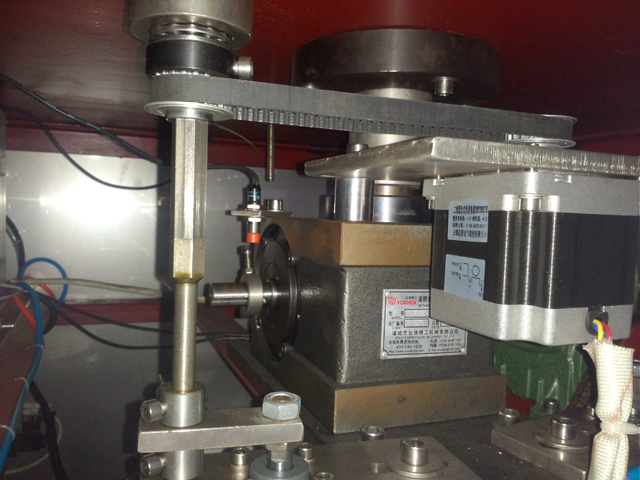

- 퍼거슨 인덱서

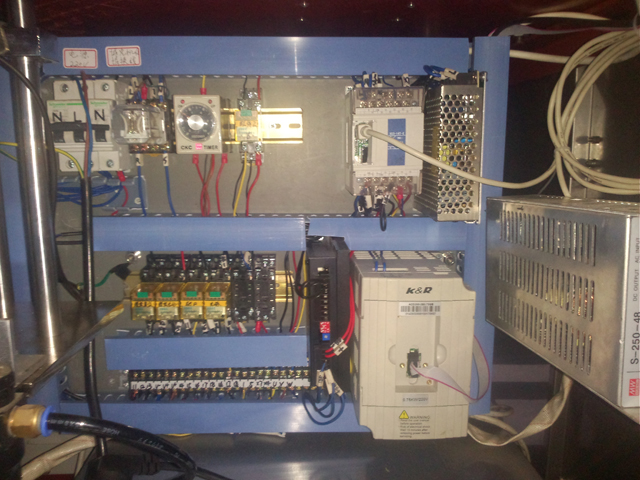

- 접근이 편리한 패널박스
- 양쪽 일괄 코딩은 최대 12자입니다.
- 교체 가능한 펌프로 5ml에서 200ml까지 용량을 채울 수 있습니다. 3ml에서 30ml, 30ml에서 100ml, 100ml에서 250ml까지
- 튜브 직경: 최소 10mm – 최대 50mm.
- 시간당 1,600~2,200개의 튜브를 생산합니다.
- 튜브 카운터
- 쉽게 조절 가능한 씰링 헤드
주요 기술 매개변수
| 유형 | VK-TFS-006U |
| 전압 | 220v/50Hz/60Hz |
| 생산력 | 20-30개/분 |
| 차원 | 1090x1250x1680mm(길이*너비*높이) |
| 무게 | 270kg |
| 볼륨 채우기 | 10-300ml |
| 튜브 직경 | 10--60mm |
| 힘 | 2.0KW -3.3KW |
| 정확성 | ±1% |
| 재료 | 스테인리스 304 |
| 제어 | PLC 제어 시스템 |
| 표시하다 | 터치스크린 디스플레이 |
| 병 높이 | 2-200(mm) |
자세한 사진

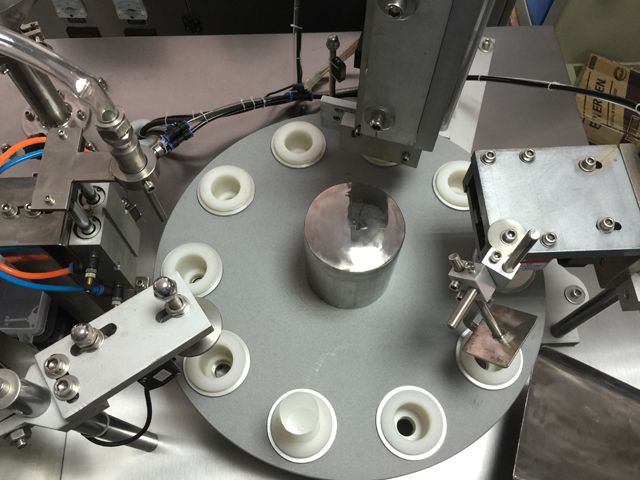

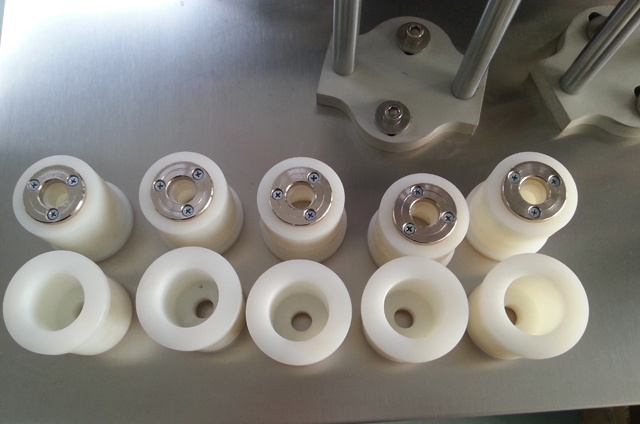

초음파 밀봉 장비 충전용 튜브 홀더

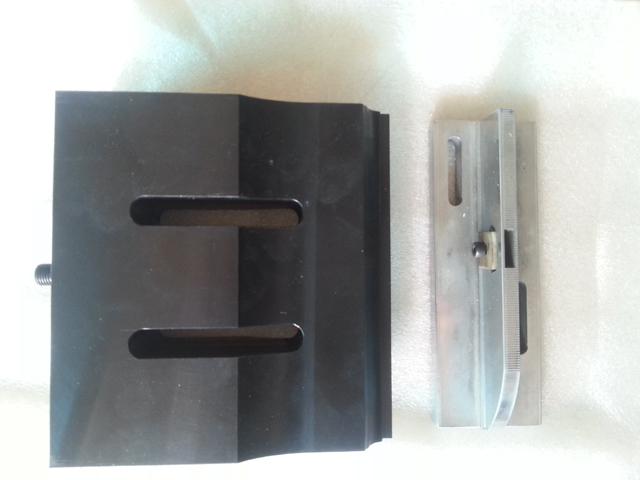

예비 커터용 튜브 호스 몰드

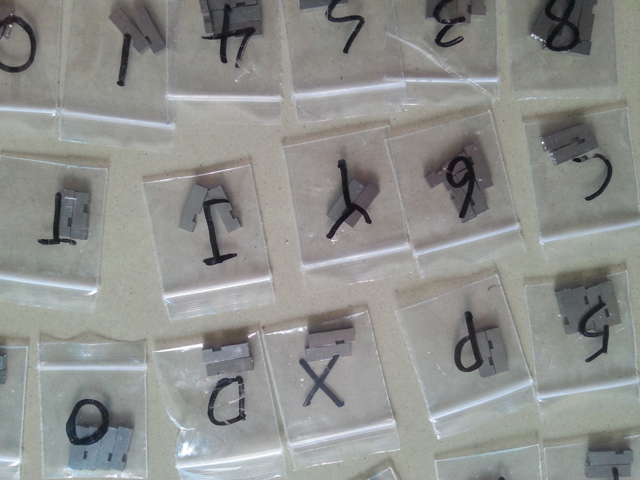

날짜 코딩을 위한 문자

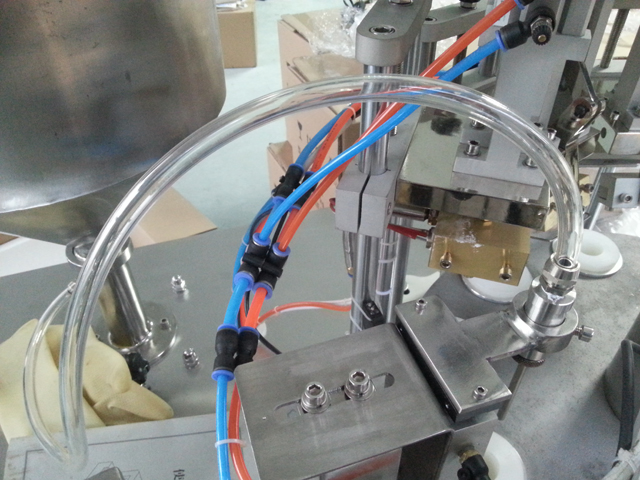

초음파 충전 하이테크 밀봉 기계에 대한 공압 부품 근접 촬영:

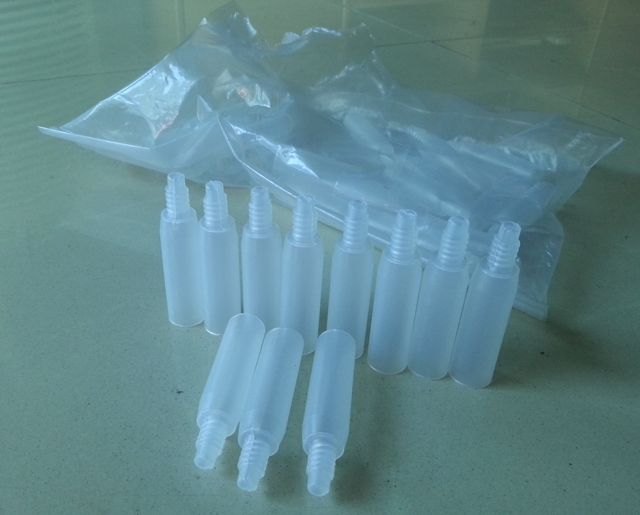

초음파 튜브 충전 밀봉 기계 플라스틱 튜브용 샘플:
튜브 충전용 초음파 밀봉기용 무연소 상자 포장
보장하다: 모든 기계에 대해 1년 보증을 주장합니다. (사고, 오용, 오용, 보관 손상, 과실 또는 장비나 구성품의 개조로 인한 문제는 보증에서 제외됩니다. 또한 쉽게 부러지는 예비 부품은 보증에 포함되지 않습니다.)
설치: 기계가 공장에 도착한 후, 필요한 경우 기술자가 귀하의 현장으로 가서 기계를 설치하고 테스트하고 또한 귀하의 근로자에게 기계 작동 방법을 교육합니다(기차 시간은 근로자에 따라 다름). 비용(항공권, 식사, 호텔, 귀하의 국가에서의 여행 비용)은 귀하의 계좌에 있어야 하며 기술자 비용은 하루에 150달러입니다. 또한 당사 공장으로 가서 교육을 받을 수도 있습니다.
애프터 서비스: 기계에 문제가 생기면 기술자가 가능한 한 빨리 귀하의 집으로 가서 기계를 수리할 것입니다. 비용은 귀하의 계좌에 있어야 합니다(위와 같이).
