- 모델: VK-MFC
- 충전량 : 1ml ~ 150ml
- 충전 노즐 : 4개 세트
- 캡핑 헤드: 4개
- 무게 : 약 750k
- 전원 공급 : 220V 50Hz
- 전력 소비량: 1.95kw
- 공기압 : 4-7kgf/cm2
- 용량 : 약 50~60개/분
- 전체 치수: 3700mm*3200mm*1750mm
스마트 자동 소형 병 에센셜 오일, 코코넛 오일 액체 서보 구동 피스톤/페리스탈틱 펌프 충진기는 충진량에 따라 분당 30-40개의 액체 제품을 채울 수 있습니다. 10-100ml 바이알에 쉽게 조정할 수 있습니다. 4개의 노즐 충진 스테이션은 오일, 향수, 시럽 등과 같은 다양한 점성 액체 재료에 특히 적합한 페리스탈틱 펌프를 채택합니다. 서보 모터 시스템으로 구동되어 ±1%의 높은 정확도로 충진합니다. 삽입 스테이션에는 10-50mm 직경 캡을 위한 진동 볼 공급이 있는 폐쇄형 캐비닛이 포함됩니다. 병이 없고, 충진, 삽입 또는 캡핑이 없습니다.

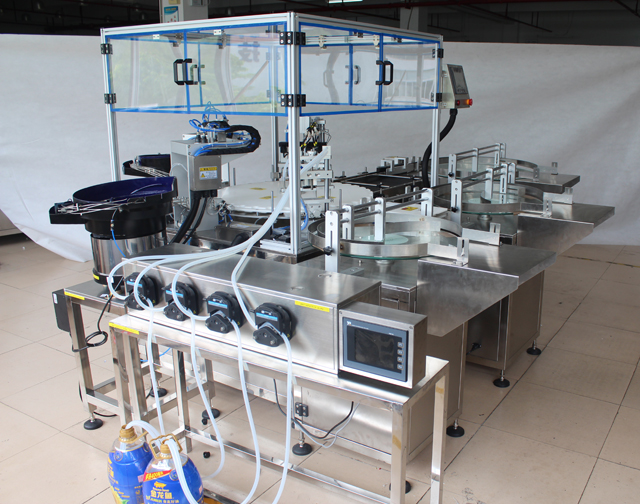

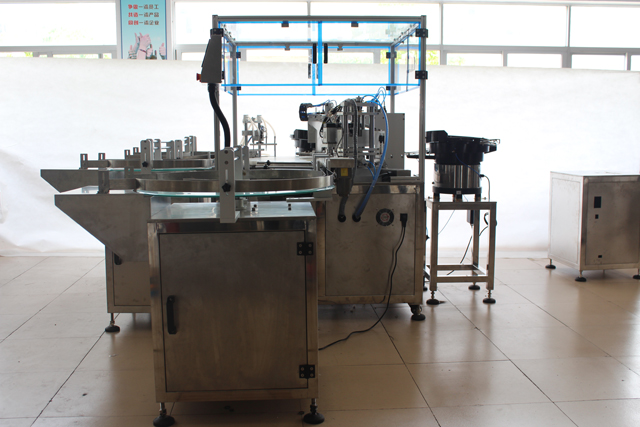

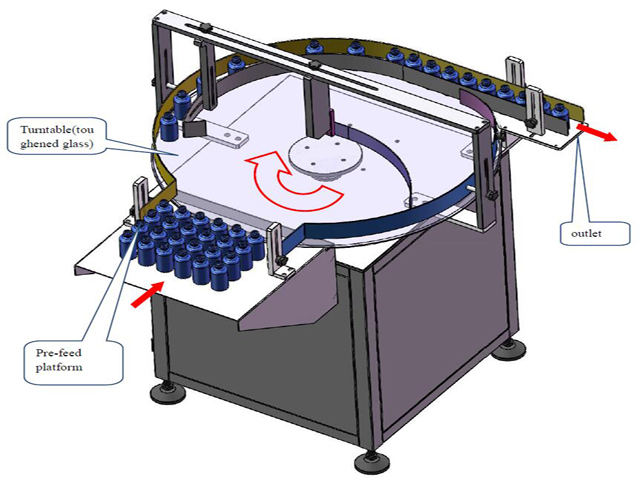

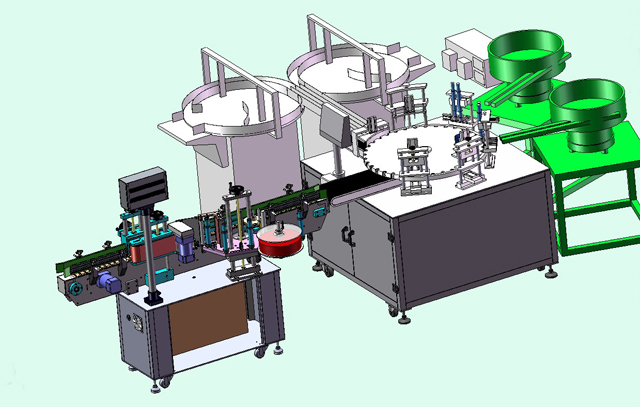

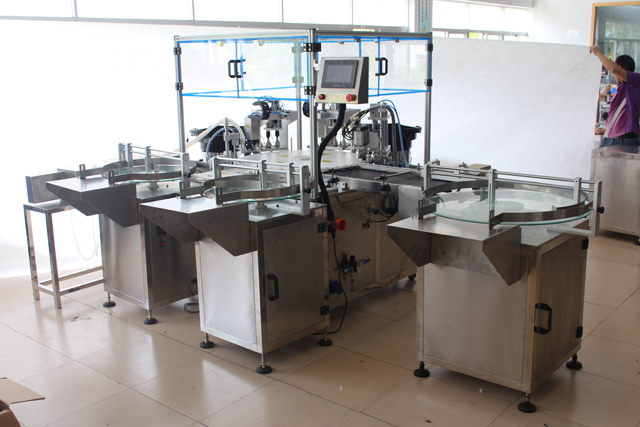

인피드 및 아웃피드 회전 테이블이 있는 실제 충전 캡핑 라벨링 라인
그림

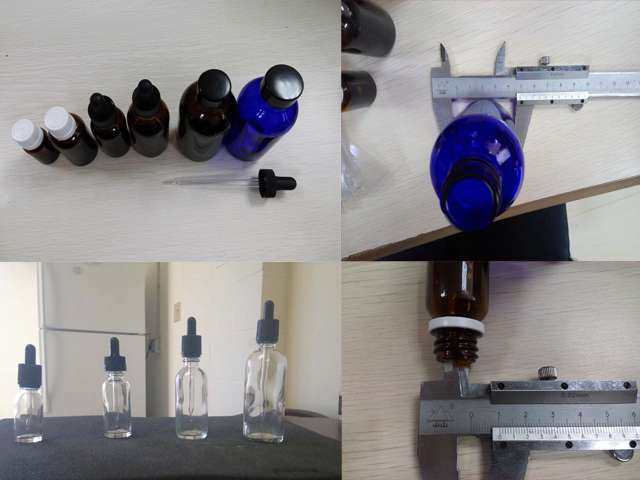

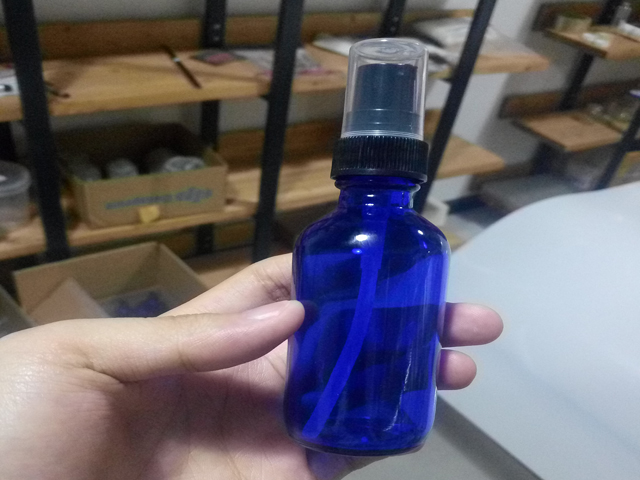

에센셜 오일과 추출물은 일반적으로 작은 크기의 유리 바이알에 판매되는 고가, 저점도 제품입니다. 페리스탈틱 머신은 작은 충전 크기의 정확성, 청소의 용이성, 동일한 충전 머신에서 실행되는 다른 제품의 교차 오염이 없기 때문에 이러한 제품에 이상적입니다.

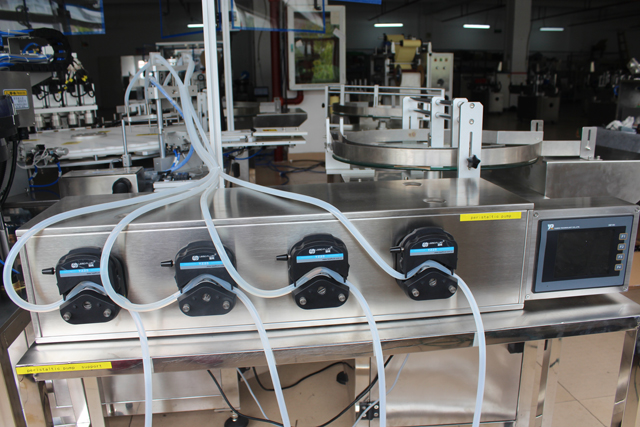

액체에 닿는 유일한 것이 실리콘이나 기타 불활성 특수 폴리머 재료로 구성된 페리스탈틱 튜빙 자체이기 때문에 교차 오염이 방지됩니다. 이 튜빙은 저렴하고 쉽게 세척하거나 특정 액체에 전용하거나 사용 후 그냥 버릴 수 있습니다. 이 기계에서 선택한 튜빙의 크기는 필요한 충전 크기와 정확도에 따라 달라집니다. 사용하는 튜빙의 직경이 작을수록 정확도는 높아지지만 충전 속도는 느려집니다. 이는 이 기계가 높은 정확도가 필요한 소량 충전에 가장 잘 사용되는 이유를 설명합니다. 1리터보다 큰 대용량 충전은 일반적으로 이 유형의 기계에서 충전되지 않습니다. 충전 주기 시간이 길어질 수 있기 때문입니다. 그러나 일반적인 충전 크기가 5~10ml인 경우에도 이 기계가 이상적입니다. 페리스탈틱 충전기는 값비싼 제품의 낭비가 거의 없거나 전혀 없기 때문에 이 산업에서 지배적입니다.
첫 사용 전에 꼭 읽어야 함
- 기기를 연결하기 전에 전원 스위치가 '닫힘' 상태인지 확인한 후, 지침을 따르세요.
- 장시간 기계를 작동하지 않을 경우에는 마른 천으로 닦아야 하며, 부식성이 있는 세척제는 사용해서는 안 됩니다.
- 내부 전기 부품의 부식과 단락을 방지하기 위해 기계의 전기 상자에 액체를 튀기는 것은 엄격히 금지되어 있습니다.
- 장비 포장 목록에 따라 장비, 재료 모델, 사양 및 수량이 설계 및 제품 표준 요구 사항을 충족하는지 확인하고 제품 적격성 인증서를 받아야 합니다.
- 장비의 외관에 변형, 손상 또는 부식이 없고, 회전축의 회전이 유연하고 정체가 없는지 점검합니다.
- 이 기계는 단상 AC 110V이고, 전원 플러그는 플랫 2 플러그이므로 접지선이 있는 전원 소켓에 꽂아야 합니다.
개요
3 in 1 충진기는 주로 의약품, 일용화학, 장난감, 식품 분야에서 다양한 모양의 제품 평면 또는 곡면에 자동 라벨을 붙이는 데 적용되며, 고정밀 라벨링 위치를 채택하여 다양한 크기의 제품 라벨링에 적합합니다. 노동력을 절약하고 라벨링 정밀도와 일관성을 개선합니다. 수입 전기 눈과 프로그래밍 컨트롤러를 채택하여 실린더 라벨링을 제어합니다. 노출된 모든 부분은 스테인리스 스틸, 엔지니어링 플라스틱, 고강도 합금 알루미늄으로 만들어졌으며, 표면은 양극 산화 처리되어 내식성이 있으며 GMP 표준을 준수합니다.
기술적 매개변수
- 모델: VK-MFC
- 충전량 : 1ml ~ 150ml
- 충전 노즐 : 4개 세트
- 캡핑 헤드: 4개
- 무게 : 약 750k
- 전원 공급 : 220V 50Hz
- 전력 소비량: 1.95kw
- 공기압 : 4-7kgf/cm2
- 용량 : 약 50~60개/분
- 전체 치수: 3700mm*3200mm*1750mm

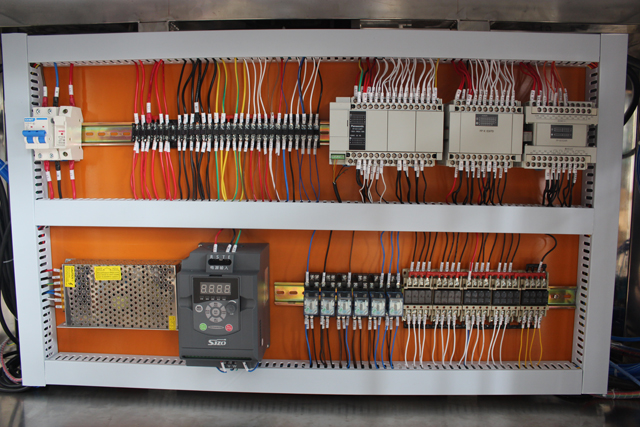

| 선 | 구성 요소 | 브랜드 또는 사양 | 수량 |
| 1 | PLC | 미쓰비시/파나소닉 | 1 |
| 2 | 터치 스크린 | 와인뷰 | 1 |
| 3 | 쪼개는 도구 | 70DF | 1 |
| 4 | 브레이크가 있는 3상 모터 | 200와트 | 1 |
| 5 | 컨베이어 속도 모터 | 90와트 | 2 |
| 6 | 실린더 | 에어택/SMC | 11 |
| 7 | 86 서보 모터 캡핑 | 바다장터 | 1 |
| 8 | 턴테이블 모터 | 120와트 | 2 |
| 9 | 4개 헤드 페리스탈틱 펌프 | 1 | |
| 10 | 진동볼 삽입 | 2 | |
| 11 | 가상 주파수 | 엔콤 | |
| 12 | 센서 | 키엔스 | N |
| 13 | SS304를 사용한 기계 캐비닛, 구조 부품은 산화 알루미늄, 크롬 도금 막대 및 SS304를 채택 | ||
시작하기 전의 예방 조치
- 이 기계는 단상 1100V AC를 채택합니다. 시동하기 전에 배선이 올바른지 확인하십시오.
- 공기원이 정상인지 확인하세요.
- 기계와 금형에 이물질이 있는지 확인하세요. 있다면 적시에 제거하세요.
- 페리스탈틱 펌프의 물 흡입구가 물에 완전히 담겨 있는지 확인하세요.
- 자동으로 시작하기 전에 바늘이 병목 현상과 일치하는지, 플러그를 누를 수 있는지 확인하십시오.
- 충전량 : 1ml ~ 150ml
- 충전 노즐 : 1/2/4 세트
- 무게 : 약 550k
- 전원 공급 : 220V 50Hz
- 전력 소비량: 1.75kw
- 공기압 : 4-7kgf/cm2
- 용량 : 약 20~30개/분
- 전체 치수: 3500mm*3000mm*1700mm
