- 모델: VK-T801
- 정확도: ±0.5mm
- 속도 : 15～25bpm
- 직경 : Ø 15mm～Ø 250mm
- 라벨 크기: 길이：20mm~220mm; 너비：20mm~270mm;
- 치수: 길이 950mm×폭 450mm×높이 520mm
- 공급 전력: 220V/50HZ；
- 무게: 55kg
- 라벨 내경 : Ø86mm
- 라벨 외경 : Ø 280mm
- 전압: 220V-240V/50-60HZ
애플리케이션
모든 종류의 원통형 물체 라벨링, 자일리톨, 화장품 원형 병, 와인 병 등과 같은 작은 테이퍼 원형 병 라벨링에 적합합니다. 전체 주/반 주 라벨링, 앞뒤 라벨링 원주를 달성할 수 있으며, 뒷면 마크 피치를 조정할 수 있습니다. 식품, 화장품, 화학, 제약 및 기타 산업에서 널리 사용됩니다.
선택한 옵션 기능은 라벨링 카운팅, 절전 모드, 광전 추적 라벨 등의 기능을 통해 생산 관리의 편의성을 향상시키고 생산 관리를 보다 쉽게 만들어줍니다.
선택 사양 및 구성 요소:
핫 코딩 기능
원주 원주 위치 기능;
기타 기능(고객 요구 사항에 따라)

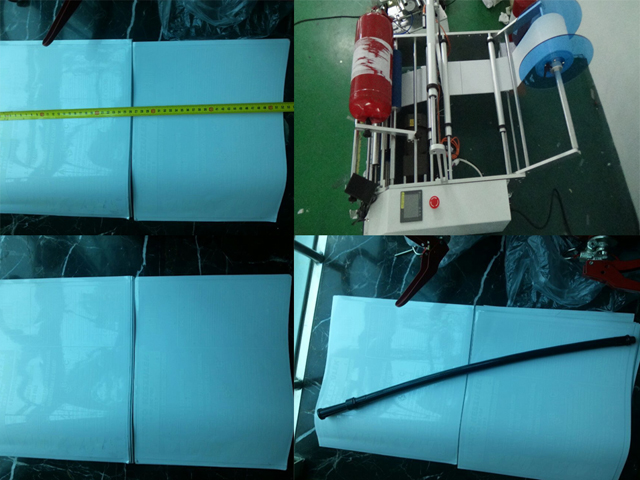

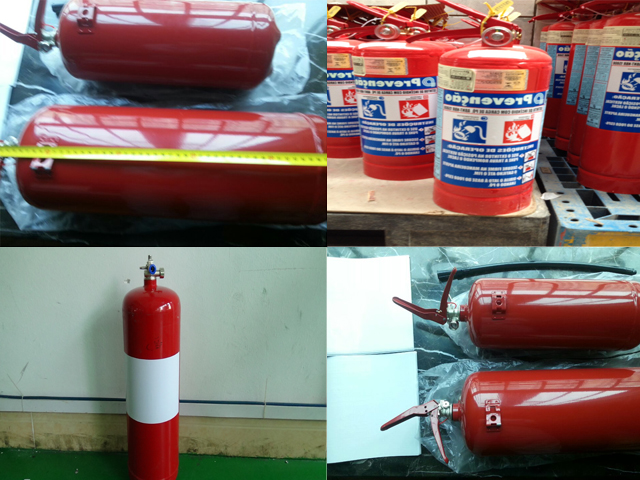

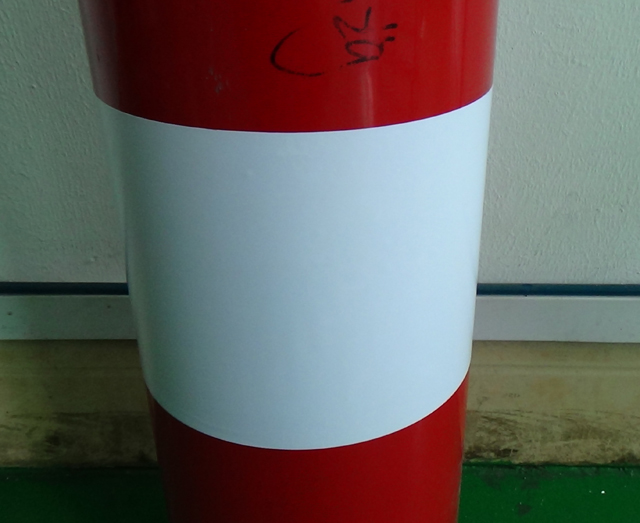

샘플
옵션 장치:
리더기 : 다양한 종류의 바코드를 읽어보세요
전기식 광센서: 일반 센서는 투명 라벨을 감지할 수 없으므로 독일에서 수입한 광센서 장치가 필요합니다.
인쇄기: 라벨에 텍스트를 인쇄합니다.
날짜 코딩: 선반 날짜, 제품 시리즈 등에 대한 핫 코딩

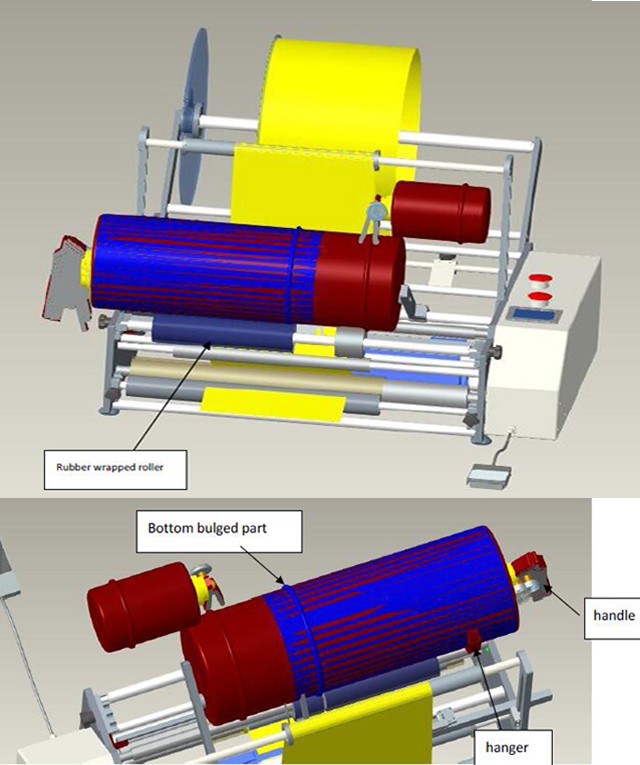

CAD 일러스트레이션

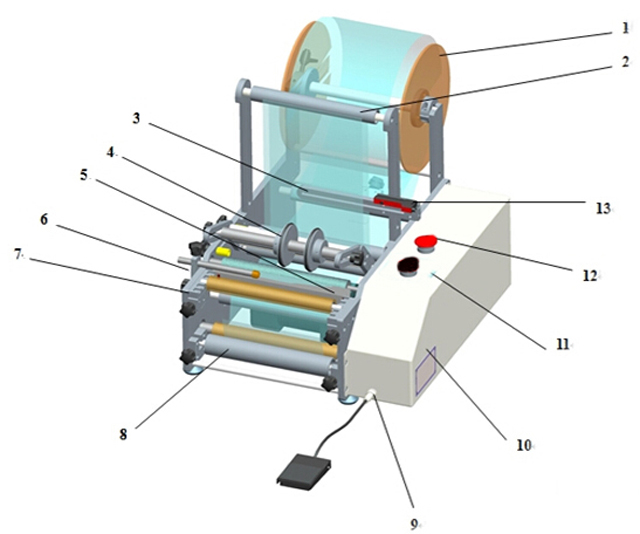

전체 기계의 조감도
- 라벨 플레이트: 플레이트 주위에 라벨 붙이기
- 라벨 롤: 라벨링 프로세스를 위한 라벨 경로
- 조도센서 지지대 : 조도센서 설치, 상하 이동 가능
- 누르기: 라벨링하는 동안 병을 누르고 왼쪽 버튼을 제어하여 장력을 조절합니다.
- 라벨 릴링: 라벨 분배
- 위치: 이것을 좌우, 위아래로 조정하여 병의 위치를 조정합니다.

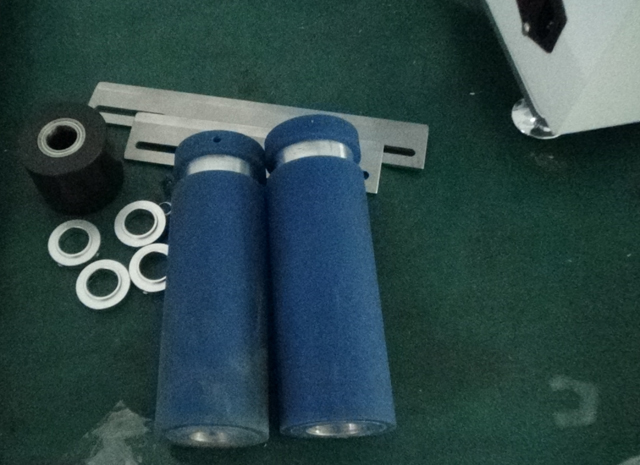

- 지지 재킷: 다양한 병에 대한 다양한 위치
- 견인력: 라벨을 분배하기 위해 하단 라인을 견인하고 나사를 움직여 장력을 조정합니다.
- 페달 제어
- 전기 상자
- 인간-기계 인터페이스: 매개변수를 변경하여 기계 제어
- 급정거
- 조도센서 : 라벨 간격 감지
기본 매개변수
- 모델: VK-T801
- 정확도: ±0.5mm
- 속도 : 15～25bpm
- 직경 : Ø 15mm～Ø 250mm
- 라벨 크기: 길이：20mm~220mm; 너비：20mm~270mm;
- 치수: 길이 950mm×폭 450mm×높이 520mm
- 공급 전력: 220V/50HZ；
- 무게: 55kg
- 라벨 내경 : Ø86mm
- 라벨 외경 : Ø 280mm
- 전압: 220V-240V/50-60HZ
소화기 라벨링 기계의 구성
| 주요 메커니즘 구성 | 주요 전기 장치 구성 | ||||
| 메커니즘 이름 | 수량 | 주요소재 | 전기 장치 이름 | 수량 | 사양 |
| 풀림 메커니즘 | 1 | 알루미늄 합금, 아크릴 | 라벨 감지 눈 | 1 | 독일 병자 |
| 아이 라켓 메커니즘 | 1 | 알루미늄 합금 | PLC | 1 | 파나소닉 FP 시리즈 |
| 라벨 프레스 메커니즘 | 1 | 스테인리스 스틸, 스펀지 튜브 | 전원 공급 스위치 | 1 | 오므론 |
| 당기는 메커니즘 | 1 | 스테인레스 스틸, 알루미늄 합금, 고무로 감싼 롤러 | 인간-기계 인터페이스 | 1 | Samkoon 3.5인치 컬러 디스플레이 |
| 조정 메커니즘 | 1 | 알루미늄 합금 | 모터를 당기다 | 1 | 오방 120W 스피드 모터 |
| 라벨 가이드 메커니즘 | 6 | 알루미늄 합금 | 모터 속도 조절기 당기기 | 1 | 오방 스플릿 타입 속도 조절기 |
| 라벨 벗기기 메커니즘 | 1 | 스테인리스 스틸 | 스위칭 전원 공급 장치 | 1 | 일본 오므론 |
| 제품 상단 프레싱 메커니즘 | 1 | 알루미늄 합금 | |||
| 머신 라켓 | 1 | 알루미늄 합금 | |||
작업 과정
핵심 작품: 단일 표준, 이중 표준 전환 기능 원리, 원칙적으로 원주 위치 라벨링에 대해서는 공장에 문의하시기 바랍니다.
절차: 제품을 넣습니다 -> 라벨링(장치가 자동으로) -> 제품 라벨을 제거합니다.

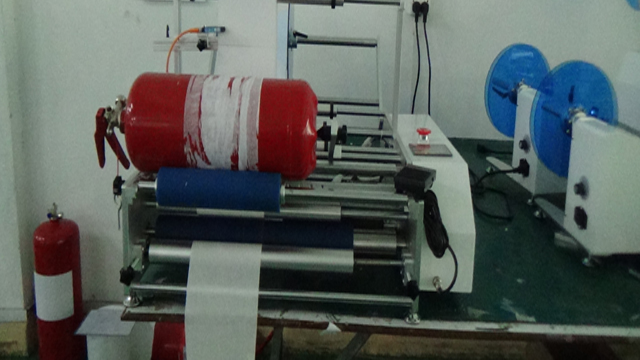

소화기 라벨러 장비에 맞는 라벨 만들기:
보장하다: 모든 기계에 대해 1년 보증을 주장합니다. (사고, 오용, 오용, 보관 손상, 과실 또는 장비나 구성품의 개조로 인한 문제는 보증에서 제외됩니다. 또한 쉽게 부러지는 예비 부품은 보증에 포함되지 않습니다.)
설치: 기계가 공장에 도착한 후, 필요한 경우 기술자가 귀하의 현장으로 가서 기계를 설치하고 테스트하고 또한 귀하의 근로자에게 기계 작동 방법을 교육합니다(기차 시간은 근로자에 따라 다름). 비용(항공권, 식사, 호텔, 귀하의 국가에서의 여행 비용)은 귀하의 계좌에 있어야 하며 기술자 비용은 하루에 150달러입니다. 또한 당사 공장으로 가서 교육을 받을 수도 있습니다.
애프터 서비스: 기계에 문제가 생기면 기술자가 가능한 한 빨리 귀하의 집으로 가서 기계를 수리할 것입니다. 비용은 귀하의 계좌에 있어야 합니다(위와 같이).
