반자동 공압 스파우트 파우치 사전 제작 백 충진기

모델: VK-SPF
전압: 220/110V 50/60Hz
전력: 27W
정격 압력: 0.4-0.6 Mpa
충전 속도: 20-35병/분/헤드
충진 정밀도 : ≦ ± 1%
충전 범위: 100-1000ml
전체 치수: 160cm*44cm*37cm
순중량: 50kg;
총 중량: 65kg

외국의 유사 제품을 참고로 한 반자동 피스톤식 충전기로, 새로운 설계에 몇 가지 기능을 더한 충전기입니다. 작업이 쉽고 조작이 편리하며, 정확도 오차, 충전량 조절, 기계 청소 및 유지관리가 용이합니다.

이 공압 충전기의 설계는 전기 제어 회로 대신 공압 부품을 채택하여 방폭 요구 사항이 있는 환경에서의 사용에 적합합니다.

기계 모델 선택

기계 모델 선택은 최대 충전 용량 요구 사항과 관련이 있습니다.

기본 매개변수

모델: VK-SPF
전압: 220/110V 50/60Hz
전력: 27W
정격 압력: 0.4-0.6 Mpa
충전 속도: 20-35병/분/헤드
충진 정밀도 : ≦ ± 1%
충전 범위: 100-1000ml
전체 치수: 160cm*44cm*37cm
순중량: 50kg;
총 중량: 65kg

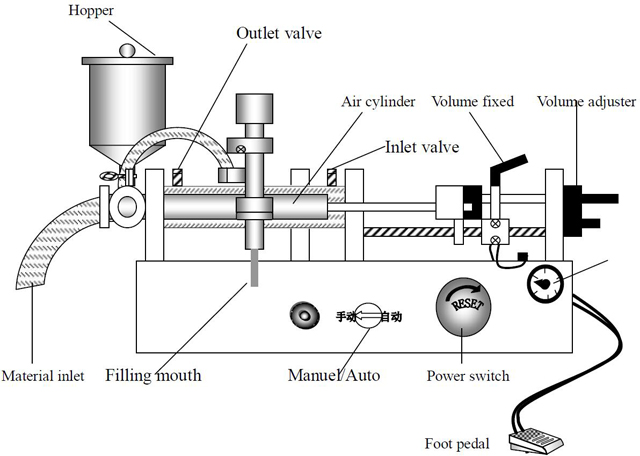

기계 작동 원리

공기 실린더를 밀고 당기면 실린더 피스톤이 왕복 운동을 하게 되고, 이로 인해 재료 실린더가 음압을 생성합니다.

실린더를 앞으로 밀면 피스톤이 뒤로 당겨지고 재료 실린더 내부의 음압이 재료를 흡수하여 재료 호퍼에서 입구 파이프로 들어갑니다.

실린더가 뒤로 당겨지면 피스톤이 앞으로 밀려 재료가 파이프에서 충전구로 흡수된 다음 빈 병에 채워집니다. (충전 헤드는 재료가 흡수되고 나올 때 자동으로 열리고 닫힙니다)

이 피스톤 타입 충전기는 각 충전에 대해 단일하고 간단한 기계적 동작이므로 표준 용기에 대해 높은 충전 정확도와 안정성을 갖습니다.

공압 충전기 반자동의 특징

이 기계는 압축공기를 사용하여 제어하며, 폭발 방지 요구 사항에 따라 사용하기에 특히 적합하여 안전성이 높습니다.
정전기와 대마 전기 현상이 발생하지 않으며, 기계에 접지선을 연결할 필요가 없습니다.
공압 제어 및 고정된 충진량으로 인해 충진량은 0.3% 이내에서 제어 가능한 고정밀성이 특징입니다. (최대 충진량 기준)
비상 정지의 경우, 공압 스위치를 끄기만 하면 피스톤이 자동으로 시작 위치로 돌아가고 기계가 채우기를 멈춥니다.

기계 시동 전 검사 및 작동 순서

기계를 가동하기 전에 검사를 실시하면 기계적 고장이나 신체적 상해 사고를 피할 수 있습니다.

검사 및 운영:

앞뒤의 클램핑 핸들이 단단히 고정되어 있나요?
입출력 3단자 클램프는 고정되어 있나요?
충전 헤드와 수평, 수직 레버가 단단히 고정되어 있나요?
공기 압축기 기계에 연결하면 압력은 8kg/c㎡ 이하이며, 압력 조정은 약 4-5kg/c㎡입니다.
공기 공급 스위치를 켭니다.

(주의: 충전재 없이 장시간 작업하는 것은 엄격히 금지되어 있습니다)

충전량 조절

충전량 조정은 충전 재료, 액체(ml) 또는 무게(g)에 따라 달라집니다. 재료의 비율이 다르고 측정 데이터도 다르기 때문입니다. 따라서 필요한 정밀 충전량을 설정하려면 볼륨 조절기를 조정하십시오.

작업 세부 정보:

일반 조정: 만족스러운 충전량을 위해 조정 나사 가스 스위치를 조정하고 위치를 왼쪽이나 오른쪽으로 옮겨주세요.
계량컵이나 전자저울을 사용하여 충전량이 정확한지 확인합니다.(주의: 실린더 내부에 흡수된 충전물은 가득 차 있어야 합니다)
충전 오류가 있는 경우 볼륨 조절기를 조정해 주세요. 볼륨을 줄이려면 볼륨 조절기를 앞으로 옮기고 볼륨을 늘리려면 뒤로 옮기세요.
필요한 충전량과 정밀도를 위해 충전량이 표준에 도달할 때까지 반복 조정해 주세요.

충전 속도 조정

충전 속도는 다음의 여섯 가지 요소에 의해 결정됩니다.

충전재의 흡수 속도는 재료의 점도와 흡수 파이프의 길이에 따라 달라집니다.
충전 속도는 충전 헤드의 직경 크기에 따라 달라지며, 직경이 클수록 충전 속도가 빨라집니다.
충전재의 발포도가 높을수록 충전 속도를 늦춰야 합니다.
볼륨을 채우고, 더 천천히 볼륨을 채웁니다.
충전량 정밀도, 높은 정확도, 충전 속도는 천천히 조정해야 합니다.
공기압의 밸브 컨트롤러.

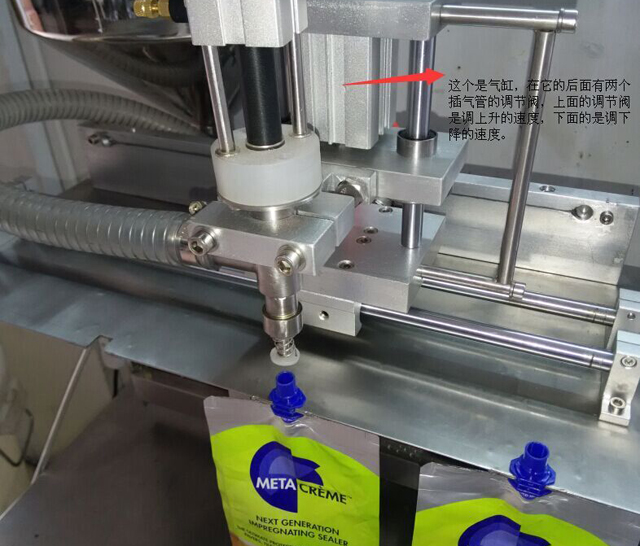

밸브 조정 작업:

속도 조절 밸브 너트를 풀어주세요
앞쪽 밸브 핸들을 시계 방향으로 돌리면 실린더의 전진 속도가 느려지고, 물질을 흡수하는 속도도 느려집니다.
앞쪽 밸브 핸들을 시계 반대 방향으로 돌리면 실린더의 전진 속도가 빨라지고, 물질을 흡수하는 속도도 빨라집니다.
뒤쪽 밸브 핸들을 시계 방향으로 돌리면 실린더의 앞으로 이동하는 속도가 느려지고, 물질을 흡수하는 속도도 느려집니다.
뒤쪽 밸브 핸들을 시계 반대 방향으로 돌리면 실린더의 전진 속도가 빨라지고, 물질을 흡수하는 속도도 빨라집니다.

충전 정확도 조정

기계에 충전 오류가 있는 이유는 충전량, 충전 속도, 밸브 스위치 속도와 같은 많은 영향 요인이 있기 때문입니다. 밸브 스위치 속도는 충전 재료의 점도, 점도가 클수록, 속도가 느릴수록 영향을 받습니다. 조정은 메인 밸브 스프링 압력을 조정하여 간단하며, 압력이 점점 더 커질수록 속도가 가속됩니다.

측정 및 채우기를 위한 스프링 압력 조정은 작업자의 개인적 경험에 따라 달라집니다.

기계 청소 및 유지 관리

충전 기계를 청소하기 전에 기계 내부의 재료를 청소한 다음 부드러운 세척액을 재료 호퍼에 붓습니다. 따뜻한 물을 사용하는 것이 좋으며 필요한 경우 비누물, 알코올 또는 기타 세척액을 선택할 수 있습니다. 세척을 할 때 충전 부품의 와셔에서 누출이 없는지 확인하십시오. 기계를 켜고 세척이 끝날 때까지 순환 방식으로 기계를 채우십시오. 세척 부품에는 실린더 피스톤, 피스톤 헤드, 와셔, 일방향 밸브, 충전 헤드 및 재료 호퍼 등이 포함됩니다. 모든 밀봉 와셔에 대해 손상된 것이 있으면 교체해야 합니다.

경고

청소 작업을 시작하기 전에 압축 공기가 꺼져 있는지 확인하세요.

세척 시 휘발유, 벤젠, 에틸렌, 차아염소산나트륨 등 유기용제를 사용하는 것은 금지되어 있습니다.

청소 작업이 끝나면 모든 청소 부분이 마르고, 관절과 파이프에 물과 이물질이 없는지 확인한 다음 기계를 설치하세요.

일반적인 문제에 대한 솔루션

일반적인 문제	솔루션
피스톤이 움직일 수 없습니다	공기압이 제대로 설정되어 있는지 확인하세요.
	공기압 밸브가 켜져 있는지 확인하세요.
	공기 공급원 스위치를 켜고 공압 밸브에 압력이 걸리지 않았는지 확인하세요.
	공기압은 4-5kg/c㎡ 입니다
	밸브가 올바르게 설치되었는지 확인하세요.
	피스톤 헤드에 끈적끈적하거나 막힌 부분이 없는지 확인하세요.
	공기압 스위치가 손상되지 않았는지 확인하세요.
채우기 정확도가 올바르지 않습니다	충전재의 점도가 높을수록 충전 속도를 늦춰야 합니다.
	호퍼와 재료 탱크 안에 충분한 재료가 있는지 확인하세요.
	재료 호퍼와 볼륨 스위치가 단단히 고정되어 있는지 확인하세요.
재료 실린더에서 재료 오버플로	밀봉 와셔를 점검하여 손상이 있으면 새 것으로 교체하세요.
	소재가 얇은 경우, 밀봉 와셔를 두 개 사용해 주세요.
흡수 파이프 흡수 안됨	흡수 실린더가 올바르게 설치되었는지 확인하세요.
	파이프가 단단히 고정되어 있는지 확인하세요.
	흡수 파이프 헤드가 재료 탱크 안에 있는지 확인하세요.
충전물이 병 밖으로 넘쳐흐릅니다.	볼륨 스위치가 손상되거나 움직이지 않는지 확인하고, 충전구가 병 입구로 기울어져야 하며 공기 밸브 조정은 충전이 원활하게 진행되도록 해야 합니다.
