- 모델: VK-T807
- 라벨링 정확도 : ±1mm (제품 라벨 편차 제외)
- 라벨링 속도: 20~40개/분 (제품 크기에 따라 다름)
- 적용 가능 제품 사이즈 : 20≤길이≤300mm, 20≤너비≤200mm
- 적용 라벨 크기: 20≤길이≤150mm, 20≤너비≤150mm
- 기계 크기: 970*790*1440mm
- 공기압 : 0.6Mpa
- 전원: 220V, 50/60HZ/140W
- 무게: 99KG

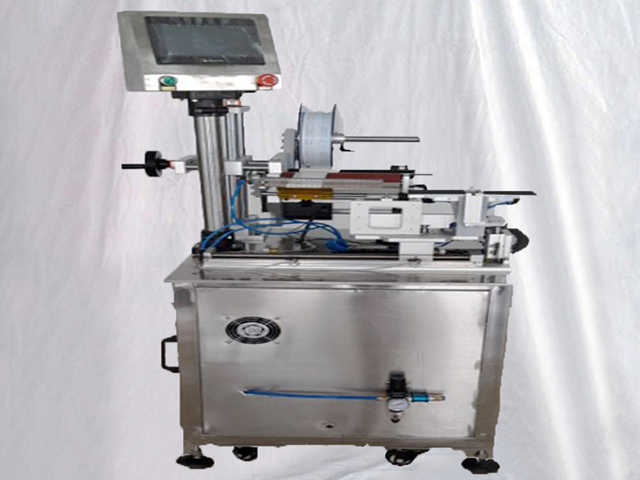

수동 원형 표면 와이어 라벨링 기계는 와이어, 수도관, 드라이버 등에 접착 라벨이나 접착 필름을 반자동으로 라벨링합니다.
기계 작동 원리:
라벨링 머신은 PLC를 핵심으로 하여 신호를 수신하고 모든 시스템의 작업을 제어합니다. 페달 스위치를 밟으면 신호가 PLC로 전송되어 일련의 프로그램에 따라 처리됩니다.
그런 다음 스테퍼 모터 제어 시스템에서 시작하여 라벨 제거 및 라벨 공급 프로세스를 완료합니다. 동시에 라벨 위치 센서(전기 눈이라고도 함)는 항상 라벨이 통과하는 거리에 주의를 기울입니다.
라벨이 통과하면 센서는 즉시 PLC로 신호를 보냅니다. 그런 다음 PLC는 일련의 프로그램에 따라 스테퍼 모터 제어 시스템으로 신호를 보내 라벨링 시스템을 멈추고 시작하여 라벨링 프로세스를 완료합니다.
작동 원리
전송 시스템:
스테퍼 모터는 견인 메커니즘과 재료 수신 메커니즘을 구동하는 동기 벨트를 통해 라벨을 벗기는 전력을 공급하여 라벨을 벗기고 글라신 백킹 시트를 재활용합니다.

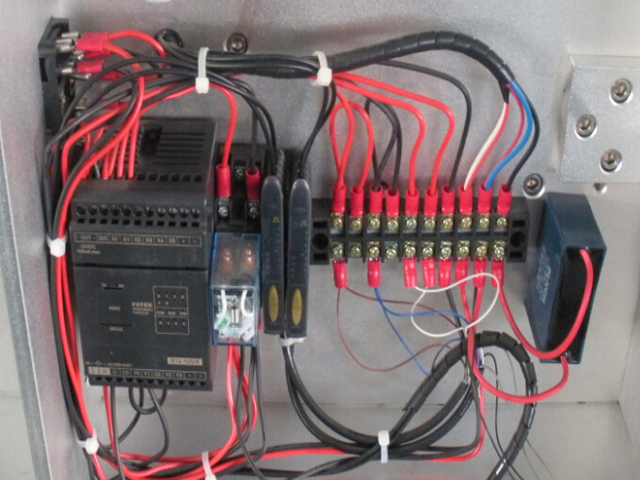

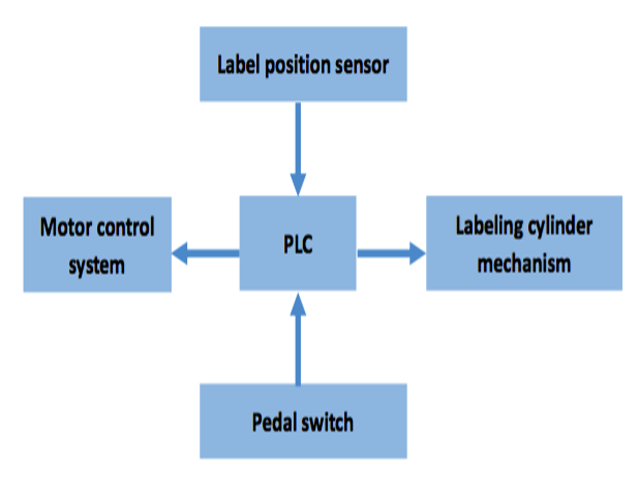

제어 시스템:
이 기계는 전기와 가스를 사용하여 제어됩니다. 전기 눈(SICK 센서)과 페달 스위치의 신호는 PLC로 전송되어 처리되어 라벨 제거, 라벨링 및 계산의 모든 프로세스를 달성합니다.
와이어 라벨링 기계의 적용:
적용 가능한 제품: 표면에 종이 라벨이나 필름 라벨을 붙여야 하는 긴 원형 제품;
적용 가능한 산업: 전기, 의학, 플라스틱, 산업 등에서 널리 사용됩니다.
와이어 라벨링 기계의 기술적 특성:
구조가 작으면 차지하는 공간도 적고 옮기거나 싣기도 쉽습니다.
라벨의 정밀도와 안정성이 우수합니다. 깔끔하고, 주름이 없으며, 거품이 없습니다.
사용 및 조정이 쉽습니다. 새로운 근로자는 간단한 훈련 후 쉽게 사용하거나 조정할 수 있습니다.
안정적인 운영.
기술 데이터:
| 모델 | VK-T807 |
| 라벨링 정밀도 | ±1mm (제품 라벨 편차 제외) |
| 라벨링 속도 | 20~40개/분 (제품 크기에 따라 다름) |
| 적용 가능 제품 사이즈 | 20≤길이<300mm, 20<너비<200mm |
| 적용 가능한 라벨 크기 | 20=길이=150mm, 20=너비=150mm |
| 기계 크기 | 970*790*1440mm |
| 공기압 | 0.6메가파 |
| 힘 | 220V, 50/60Hz/140W |
| 무게 | 99 |
구성:
| 시니어 | 목 | 상표 | 수량 | 단위 | 표시 |
| 1 | 스텝 모터 | 얀콘 | 1 | 피씨(PC) | |
| 2 | 솔레노이드 | 에스엠씨 | 4 | 피씨(PC) | |
| 3 | 센서(U형 파이버) | 키엔스 | 4 | 피씨(PC) | |
| 4 | PLC | 파나소닉 | 1 | 피씨(PC) | |
| 5 | 터치 스크린 | 웬뷰 | 1 | 피씨(PC) | |
| 6 | 실린더 | 에스엠씨 | 4 | 피씨(PC) | |
| 7 | 진공발생기 | 에스엠씨 | 2 | 피씨(PC) | |
| 8 | 전원 스위치 | 에스엠씨 | 1 | 피씨(PC) | |
| 9 | 포토스위치 | 키엔스 | 3 | 피씨(PC) | |
| 10 | SS304를 사용한 기계 캐비닛, 구조 부품은 산화 알루미늄, 크롬 도금 막대 및 SS304를 채택 | ||||

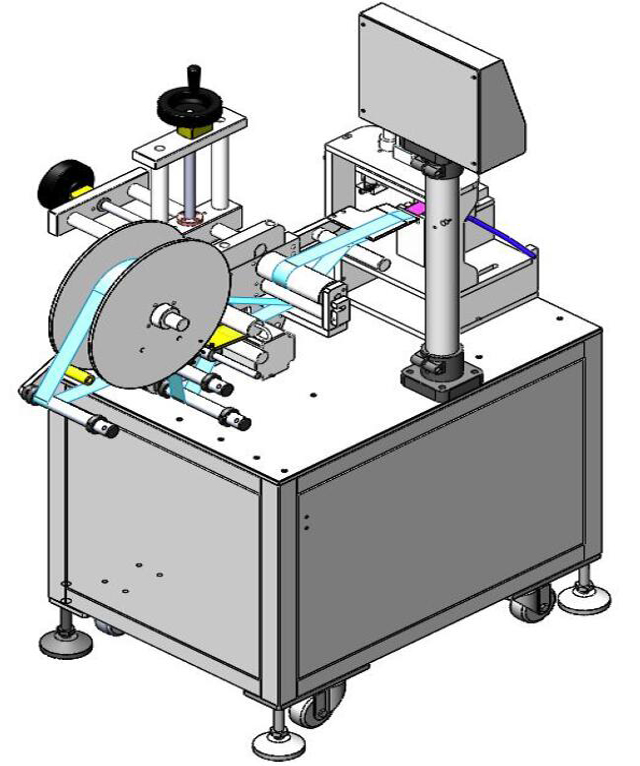

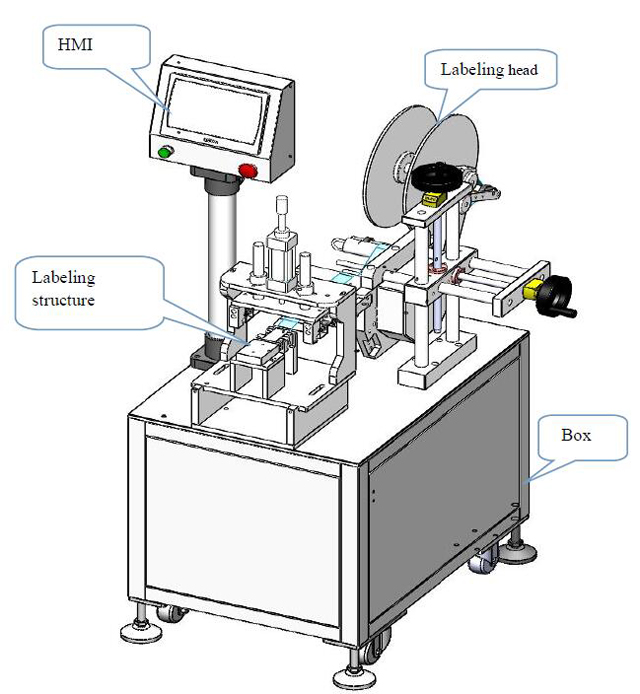

기타 도면

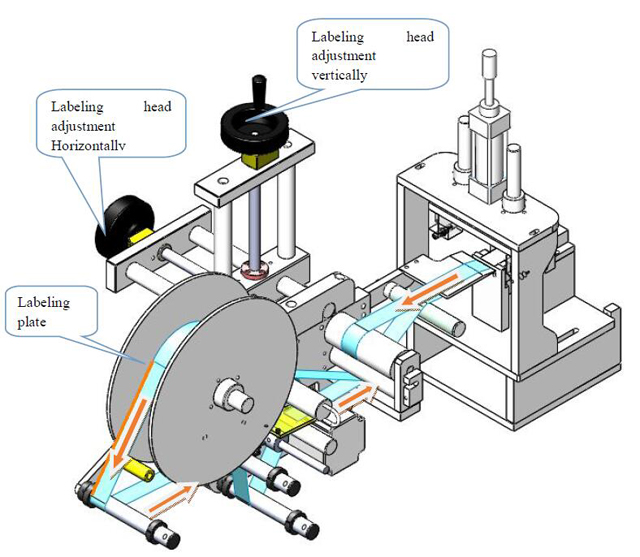

라벨링 헤드

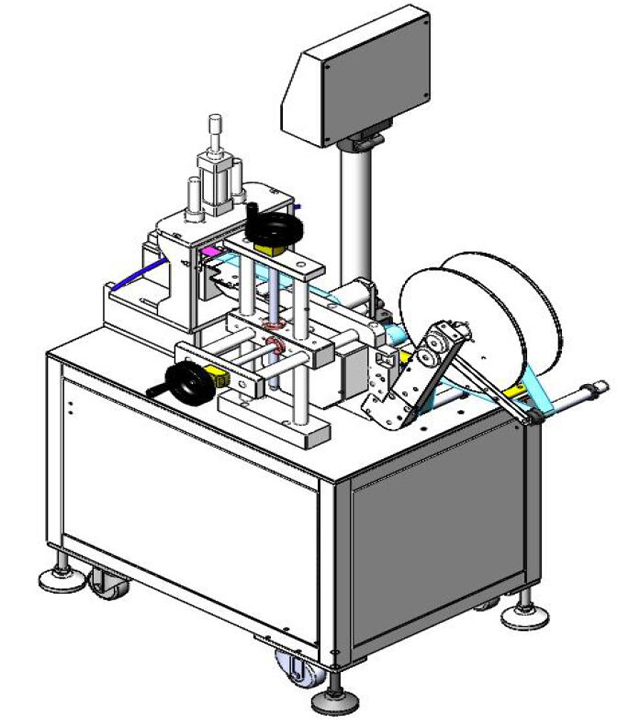

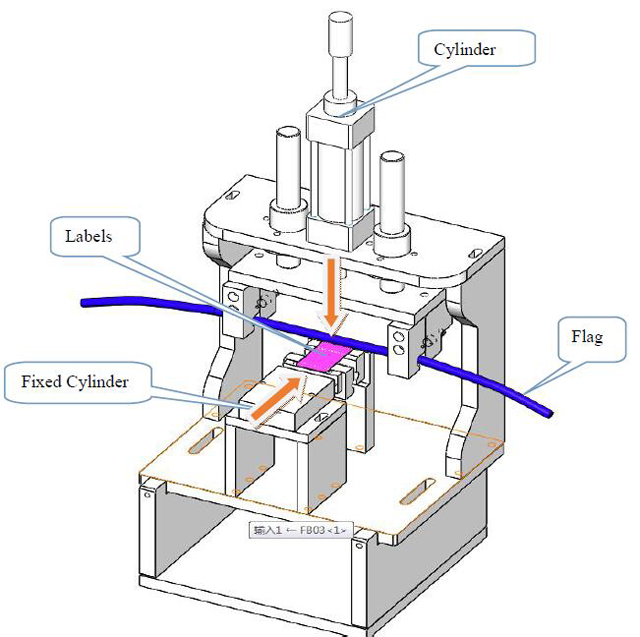

라벨링 구조

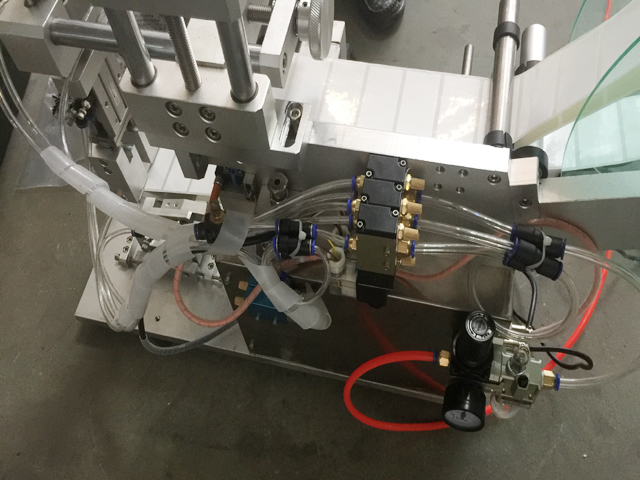

라벨링 와이어 머신의 뒷면

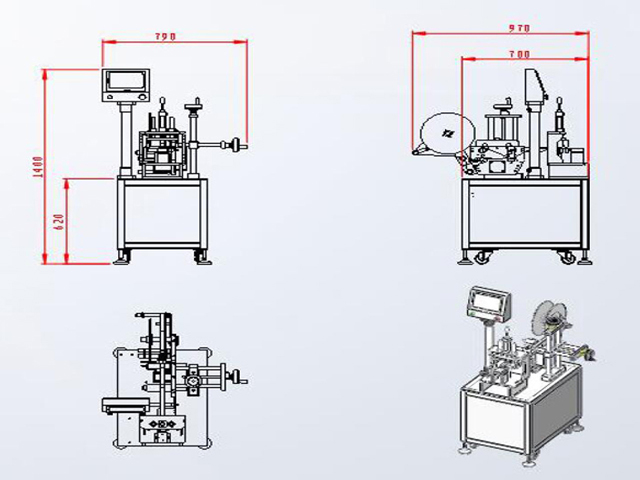

와이어 라벨링 기계 반자동의 크기 도면:

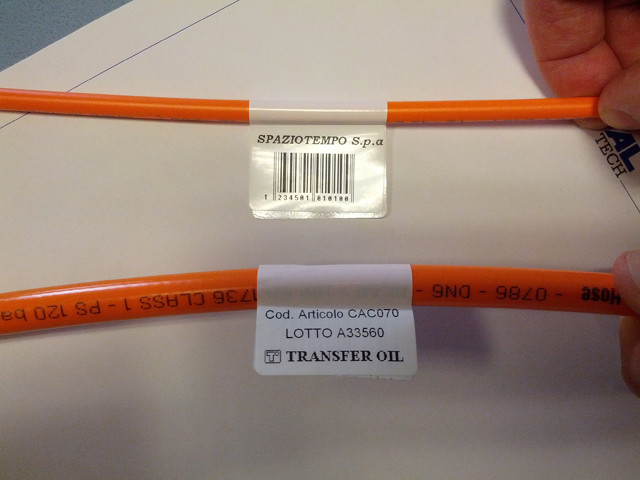

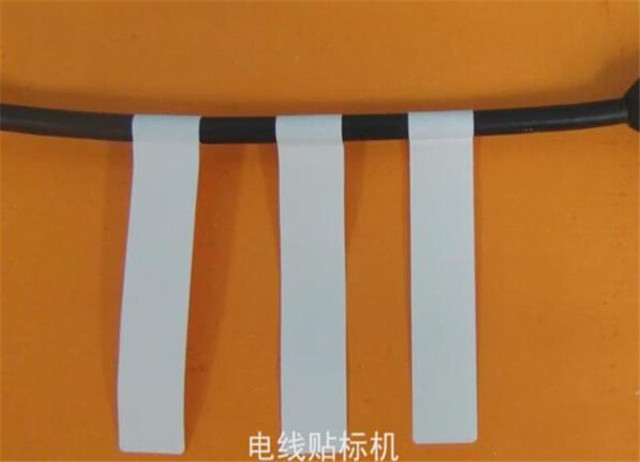

라벨링 샘플:
