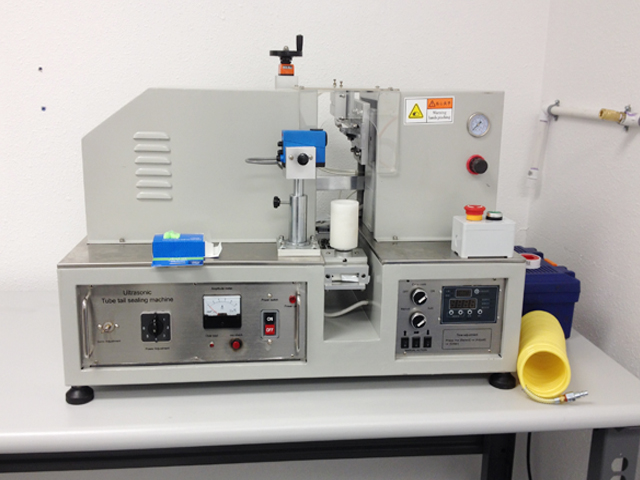

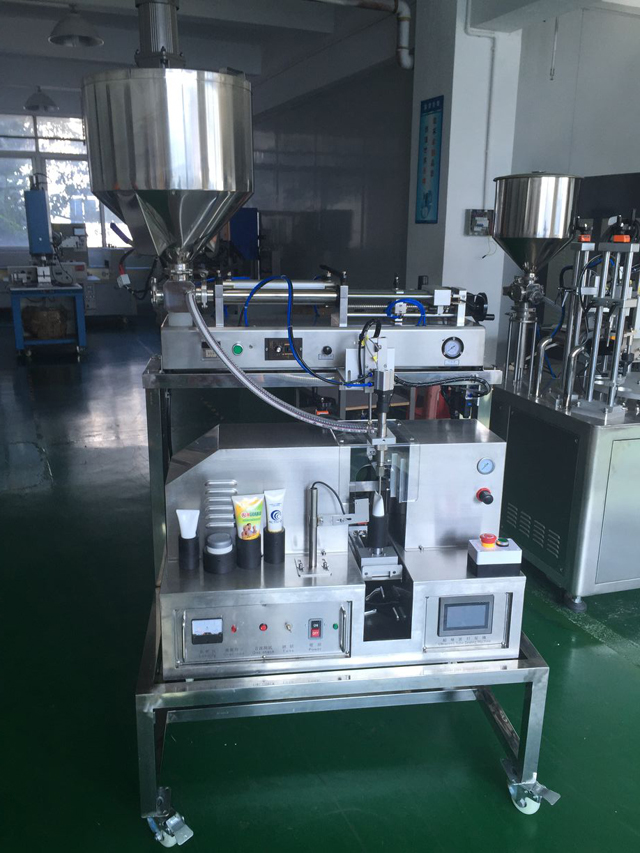

초음파 밀봉 장비가 있는 반자동 튜브 충진기

기능 및 응용

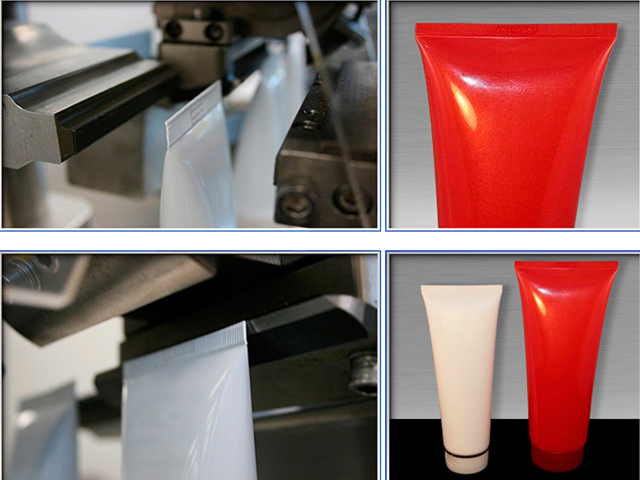

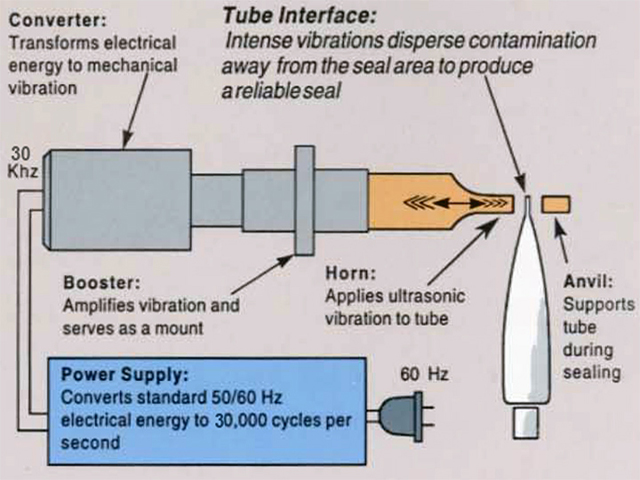

초음파를 사용하여 플라스틱 소프트 튜브 테일을 용접합니다. 용접 시 접착제나 필러 또는 용매가 필요 없고, 많은 양의 열을 소모하지 않으며, 조작이 쉽고, 용접 속도가 빠르고, 효율성이 높습니다.

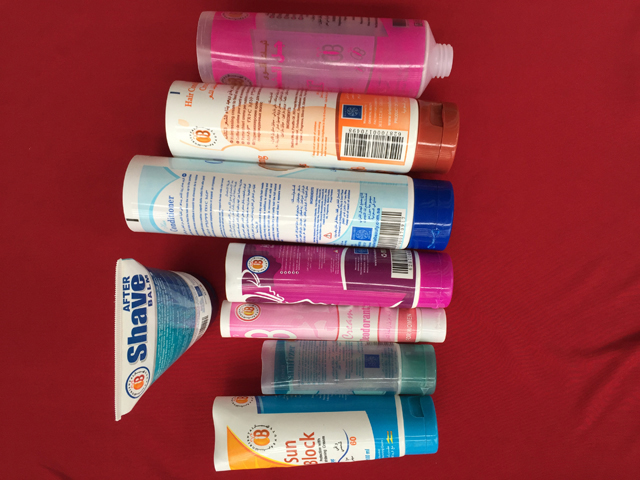

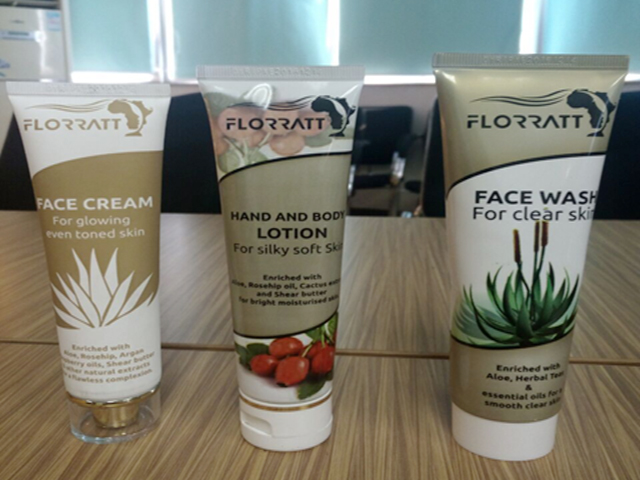

이 기계는 치약, 화장품, 의료품, 식품, 산업용 튜브 등에 널리 사용됩니다.

(주의: 운송 중 나사가 느슨해질 수 있으므로 전면 금형 나사가 견고한 잠금 장치인지 확인하십시오.)

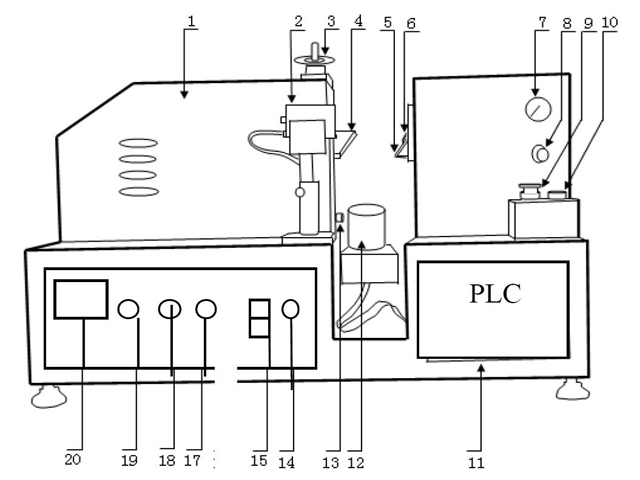

모터 시동: 이것은 튜브 홀더 작동을 제어하기 위한 것입니다.
실린더 공급 시작: 이것은 튜브 홀더 공급을 제어하기 위한 것입니다.
초음파 실린더 시작: 이는 위쪽 금형과 아래쪽 금형의 작업을 제어하기 위한 것입니다.
트리밍 실린더 시작: 이것은 커터를 제어하기 위한 것입니다.

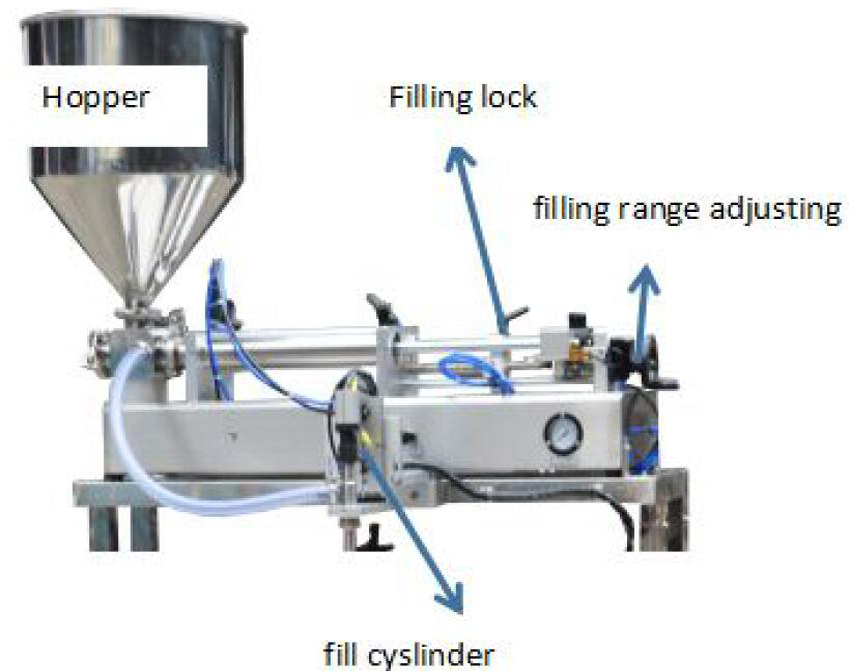

실린더 채우기: 이것은 필러 헤드 실린더 스타를 제어하거나 수동일 때 중지하기 위한 것입니다.
채우기 시작: 이것은 수동 채우기 스타를 제어하거나 중지하기 위한 것입니다.
초음파 시작: 이것은 주파수를 제어하기 위한 것이며, “18. OSC 체크”와 동일합니다.
튜브 방향 켜기: 이것은 Sense를 켜고 끄는 것을 제어하기 위한 것입니다.
시간 설정 : 지연시간/용접시간/보류시간을 조절하기 위한 기능입니다.
지연시간 : 0.80
용접 시간: 튜브 직경 20인 경우 시간은 약 0.20, 튜브 직경 30인 경우 시간은 약 0.40, 튜브 직경 40인 경우 시간은 약 0.50, 튜브 직경 50인 경우 시간은 약 0.7입니다.
보유시간 : 0.35

전원과 압축 공기를 올바르게 연결하세요(0.5MPa 권장).
전원 스위치를 누르세요
'OSC 체크' 버튼을 누르고 동시에 '튜닝 버튼'을 설정하세요. 튜닝 버튼의 나사를 사용하여 왼쪽 또는 오른쪽으로 돌릴 수 있으며, '신호등'의 최소값(약 1A보다 낮음)을 찾아 '주파수 조정'을 고정하세요. ('OSC 체크'를 계속 누르지 말고 간헐적으로 누르세요)

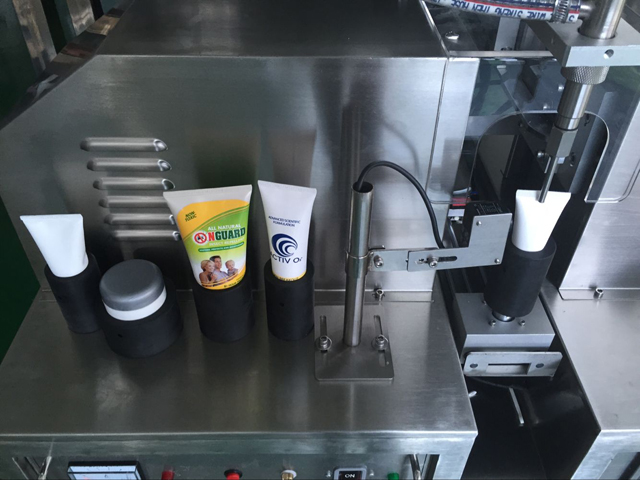

튜브를 홀더에 놓습니다.
'초음파 실린더 시작'을 누르면 앞면 몰드와 뒷면 몰드가 닫힙니다. '몰드 간격 조정'을 설정하고 두 몰드가 닿고 간격이 없도록 합니다. '커터 컨트롤러'를 누르고 커터가 원활하게 작동하는지 확인합니다.(조정할 때 플라스틱 튜브를 튜브 홀더에 놓아야 함)
앞쪽 금형, 뒷쪽 금형 및 커터를 원래 위치에 놓습니다.
튜브를 '홀더'에 놓고 '피딩 실린더 시작'을 누르면 튜브가 두 개의 몰드 사이로 이동합니다. 필요한 경우 홀더의 높이를 조정합니다. (튜브가 백 몰드보다 2~3mm 더 높은 것이 좋습니다)
튜브를 원래 위치로 돌려놓습니다.
자동 상태로 설정하고, 튜브에 색상 코드가 있으면 센서를 켜고, 그렇지 않으면 끕니다.
'자동'을 누르면 기계가 자동으로 작동합니다.
