- 병 사양: 5ml 및 10ml(더 큰 용량도 주문 가능)
- 전원: 220v-50hz/ 1.2kw
- 전체 치수 : 2500×850×1600（mm）
- 무게 : 600kg
- 생산 용량 1개 충전 노즐 및 1개 캡핑 헤드: 1200-1800bpm
- 충전오차 : ≤±1% (표준수량)
- 캡핑 회전 수율 : ≥99%
- 서보형 라벨링 부분: 라벨링 속도 100～300개/분
- 라벨 크기 폭: 10～90mm 길이: 15～100mm
- 정밀도 : 0.5mm (병의 원형도 및 수직도에 따라 다름)
- 라벨 롤 : 최대 φ300mm
- 라벨 코어 스탠더: φ75mm
- 가공 사이즈 : 1800x600x1400mm
- 무게 : 220kg
5-100ml 튜브에서 5개의 진동기 그릇으로 제약 병을 채우는 캡핑 라벨링 라인에 대한 라인은 요르단의 고객을 위해 설계 및 제조되었으며, 고객은 2주 안에 우리 공장에서 기계를 테스트할 것입니다. 우리는 매우 잘 작동하는 기계를 테스트했으므로 이제 참조를 위해 기계를 하나씩 나열합니다.

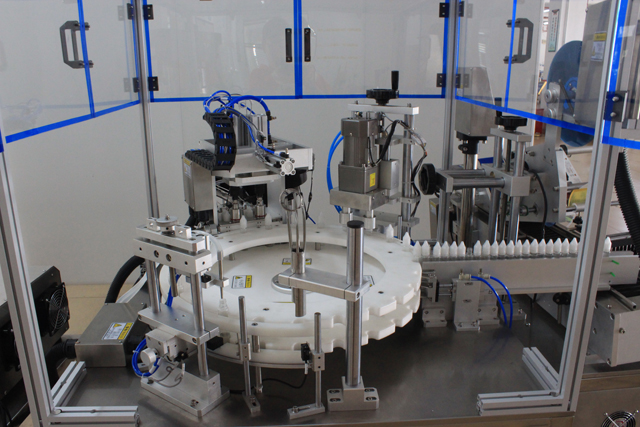

소량 충진 및 캡핑 라벨링 기계
병 사양: 5ml 및 10ml(더 큰 용량도 주문 가능)
전원: 220V-50Hz/ 1.2KW
전체 치수 : 2500×850×1600（mm）
무게: 600KG
생산 용량: 1개 충전 노즐 및 1개 캡핑 헤드: 1200-1800bpm
충전오차 : ≤±1% (표준수량)
캡핑 회전 수율 : ≥99%
기능:
1. 이 기계는 미쓰비시 주파수 모터 제어에 사용되며, 작동이 쉽고 안정적이며 신뢰할 수 있는 작동을 보장합니다.
2. 이 기계는 다양한 사양의 병에 적합합니다.
3. 규제 범위가 넓어서 기초 커버 경로 크기와 바닥 레벨, 조절 가능한 나사 기계가 모든 규제 프레임워크에 적용될 수 있습니다.
4. 주파수 캡핑 라운드 속도 모터 제어, 컨베이어 벨트 클립 병. 전자식 조속기 모터 제어 쉘터, 컨베이어 벨트 피치 속도, 스크류 캡 조절을 사용하는 것이 가장 좋은 지점일 수 있습니다.
5. 스크류 캡은 캡이 미끄러지지 않고, 병의 몸체가 깨지지 않으며, 발톱형 스크류 기계에 비해 작업 효율이 몇 배나 높습니다.
6. 일반적으로 사용하는 스테인리스 펌프나 특수한 용도의 세라믹 펌프를 채택하여 고정밀도, 광범위한 조절 용량을 채웁니다.
7. 세라믹 펌프 설치 시스템은 약물을 흡착하지 않습니다. 화학적 안정성이 좋습니다. 고온, 부식 및 마모에 대한 저항성이 있습니다.
8. 저수위 액체 탱크로 청소가 편리합니다.
9. 충전 시스템은 수축 기능이 있어 드롭 누출이 없습니다. 모든 종류의 점도 액체를 충전합니다. 충전 노즐은 기계에 다이빙 병으로 경제적이고 공간이 적습니다.
10. 자기모멘트 캡핑 시스템, 조절 가능, 조임의 자유로움
11. 전체 기계는 GMP 요구 사항에 따라 설계되었습니다.

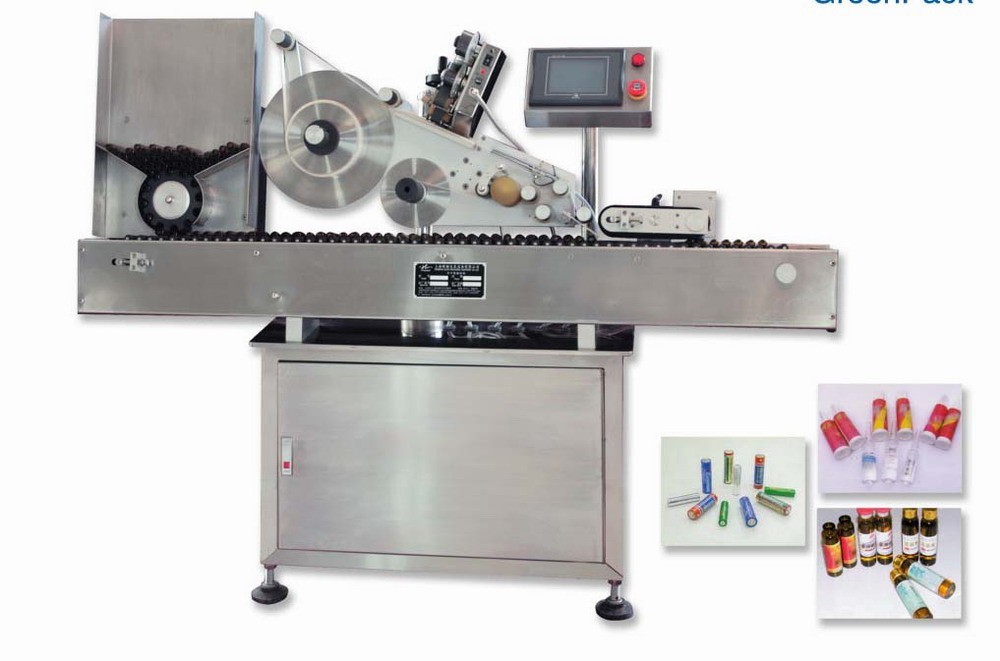

5ml&10ml 바이알용 자동 라벨링 기계
저희는 라벨링 기계 제작 전문가이며, 라벨링 기계를 선택하는 방법은 라벨링 크기와 병 모양 및 병 크기에 따라 결정됩니다. 귀하의 병 치수와 모양에 따라, 저희는 귀하에게 적합한 기계를 소개하고 추천하고자 합니다. 저희는 많은 중국 지역 약국 공장에 판매했고 다른 많은 국가에 수출했습니다.
수평 스티커 라벨링 기계는 식품, 의약품, 정밀화학, 문화용품, 전자제품 등의 산업에 널리 사용됩니다. 구강용 액상병, 앰플병, 바늘관병, 배터리, 햄, 소시지, 시험관, 펜 등과 같이 직경이 작고 쉽게 세울 수 없는 물체의 라벨링에 적용 가능합니다.

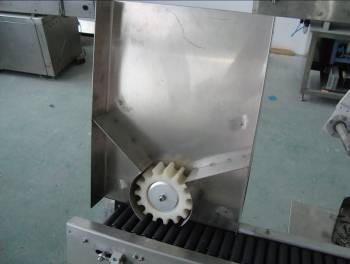

앰플병 홀더, 앰플병은 이 홀더로 공급됩니다.
컨베이어(내부에 고품질 베어링이 있어 앰플병을 손상시키지 않습니다)

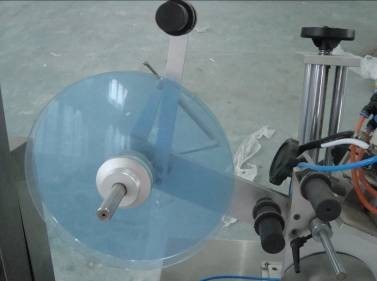

라벨 롤 홀더

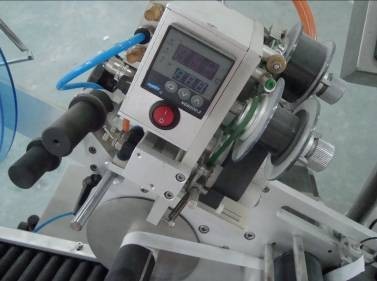

배치 번호, 라벨의 날짜를 코딩하기 위한 코딩 단위

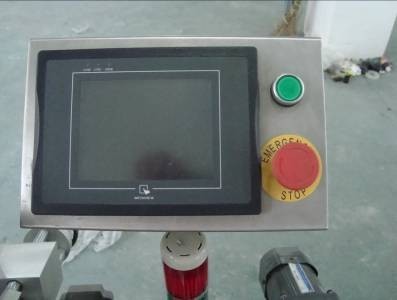

대만에서 온 델타 터치 스크린

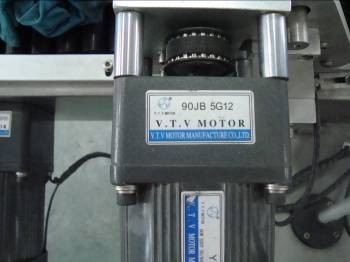

일본 VTV 모터

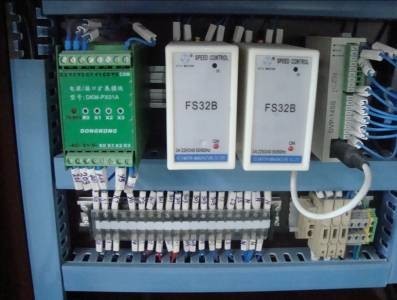

대만의 Delta PLC

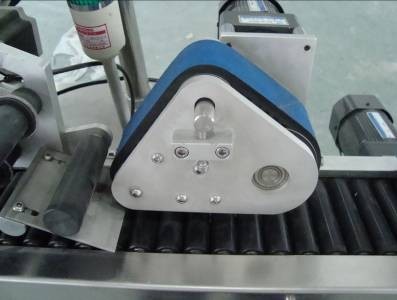

라벨을 누르기 위한 동기식 벨트이며 1년 안에 새 벨트로 교체됩니다.

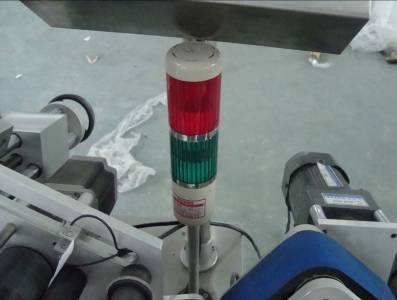

경고 장치(병이나 라벨이 없는 경우 경고 장치가 작동합니다.)
수평형 라벨링 기계의 기술적 매개변수:
| 모델 | VK-HRL |
| 운전하다 | 스텝 모터 구동 |
| 라벨링 속도 | 100～300개/분 |
| 라벨 크기 | 폭：10～90mm 길이：15～100mm |
| 정도 | 0.5mm (병의 둥글림 및 수직성에 따라 다름) |
| 라벨 롤 | 최대 : Φ300mm |
| 라벨 코어 | 스탠더:Φ75mm |
| 가공 크기 | 1800X600X1400mm |
| 무게 | 220kg |
| 힘 | 교류 110V/220V 50/60HZ 550W |
| 코딩 장치 | DT-280 |
비고:
1. 건축자재
| 목 | 부품 이름 | 수량 | 상표 |
| 1 | 라벨링 서보 모터 | 1 | 다마가와(일본) |
| 2 | 모터 드라이브 라벨링 | 1 | |
| 3 | 모터를 전달하다 | 1 | 브이티비 |
| 4 | 모터 기어 케이스를 전달합니다. | 1 | |
| 5 | 볼륨 라벨 모터 | 1 | |
| 6 | 볼륨 라벨 모터 기어 케이스 | 1 | |
| 7 | 분리형 병 모터 | 1 | |
| 8 | 분리형 병 모터 기어 케이스 | 1 | |
| 9 | 라벨 사진- 전기 | 1 | 썬크스(패니소닉) |
| 10 | 라벨 확인 광전기 | 1 | |
| 11 | PLC | 1 | 대만산 |
| 12 | 터치스크린 | 1 | 델타 타이완 |
| 13 | 벨트를 전달하다 | 1 | 중국에서 만든 |
| 14 | 동상 기어 벨트 | 1 | 미쓰비시 |
| 15 | 코딩 머신 | 1 | 공압/전기 운동 |
표시:
기계의 모든 센서는 독일의 Leuze Electronic 또는 일본 OMRON 브랜드입니다.
바이알 라벨링 기계의 롤링 패드는 스펀지가 아닌 가죽으로 만들어졌습니다.
2. 보증 조건:
판매자는 기계에 대해 1년 보증을 제공하고, 기계와 함께 1년 동안 무료 예비 부품을 제공합니다.
3. 예비 부품 목록
| 아니요. | 지정 | 사양 | 수량 | 주목 |
| 1 | 동기벨트 | 1개 | 1년간의 예비 부품 | |
| 2 | 드라이버 | 크로스 타입 | 1개 | |
| 3 | 스트레이트 타입 | 1개 | ||
| 4 | 성격 | 1박스 | ||
| 5 | 집게발 | 1개 | ||
| 6 | 센서필링 노즐 | 로이제나 OMRON 브랜드 | 여러 세트 |
4. 설치, 시동 및 조정에 대한 조건
판매자는 요청 시 구매자 대신 장비의 설치 및 디버깅을 수행하기 위해 엔지니어를 파견해야 합니다. 국제 왕복 항공권, 숙박, 식사 및 교통, 의료 및 사고 보험 비용은 구매자가 엔지니어를 위해 지불해야 합니다. 구매자는 공급업체의 엔지니어와 전적으로 협조하고 모든 설치 조건을 작동할 준비가 되도록 해야 합니다. 예: 물, 전기, 원자재 등. 구매자는 설치 기간 동안 엔지니어 한 명당 하루에 150달러의 근로자 급여를 지불해야 합니다.
5. 사용 설명서
제품과 함께 사용 설명서가 영어 버전으로 제공됩니다.
시스템 매개변수
작업 환경:
온도 : 5℃ - 50℃
습도 : 20% - 90% (이슬 없음)
작동 전원 공급 장치:
입력 : AC 220V ± 10% (50HZ)
출력 : DC 24V ± 2V
프로그래밍 가능 논리 컨트롤러:
입력 : DC 24V 8포인트 트랜지스터
출력 : DC 무접합 6점 트랜지스터
인간-기계 인터페이스:
디스플레이: 5.7인치 FSTNLCD
푸시 버튼: 터치 스크린
