- 봉인 속도 : 800~900 / 시간당
- 카톤 치수(폭) : 150mm~500mm
- 카톤 높이(H): 120mm~500mm
- 카톤 길이(L) : 200mm~600mm
- 적용테이프 : 48~60~75W x 1000ML
- 롤러 길이: 570 ~770 mm (조정 가능)
- 기계 치수: L1880 x W900 x H1510mm
- 무게: ≈180Kgs
- 최대: 50dBA
- 전기 소비량: MAX: 1.2KW
- 전원 공급 장치: 220V/50Hz/60Hz/1Ph 또는 380V/50Hz/60Hz/3Ph
- 공기원 : 3kg/cm2 100nl/min

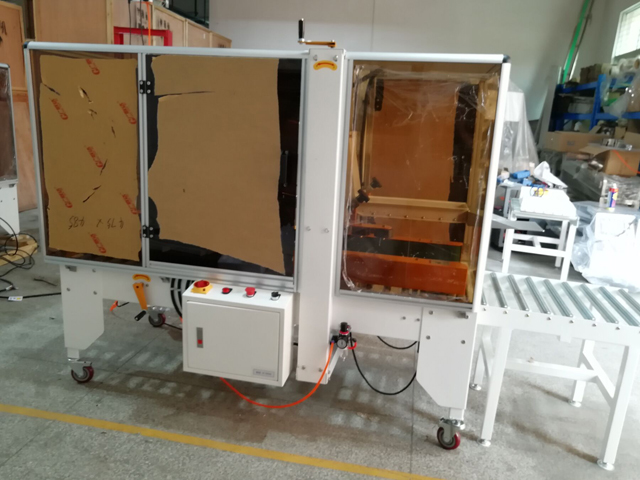

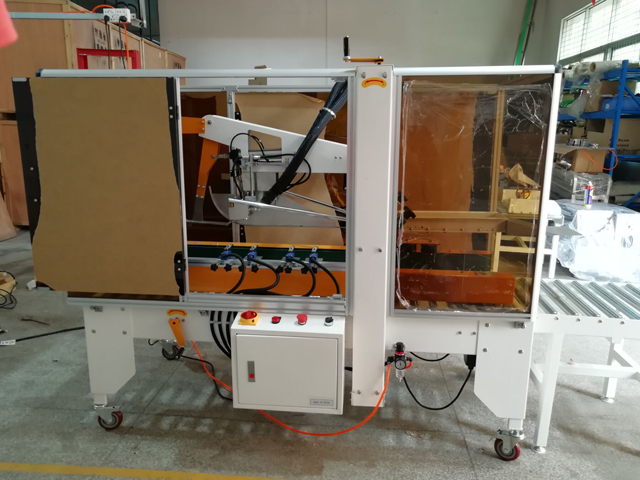

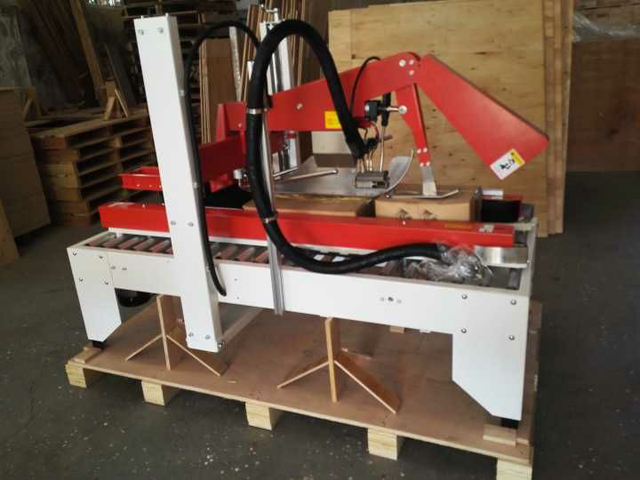

이 기계는 상자 밀봉 기계와 핫멜트 접착제 장치의 두 부분으로 구성되어 있습니다. 이 밀봉기는 상자 밀봉 및 테이프 밀봉에 적합하며, 자동 접이식 커버가 있는 자동 밀봉 접착 테이프 기계는 편의성, 경제성 및 효율성의 기능을 갖춘 이상적인 포장 장비입니다.
| 반자동 카톤 폴딩 밀봉기에 채택된 부품 | |
| 1. 모터 : 대만 루양 | |
| 2. 전원 스위치 : 한국 KACON | |
| 3. 베어링 : 일본 NSK | |
| 4. 커터 : 일본 SKD11 | |
| 5. 컨베이어 벨트 : 이탈리아에서 수입 | |
| 6. 캐스터 : VK-CS-50E | |
| 7. 터치스위치 : 일본 OMRON | |
| 8. 중간 릴레이: Janpan IDEC | |
| 9. AC 접촉기: CHINT | |
| 10. Cylinda: 대만 SHARKO | |
| 11. 자기밸브 : 대만 SHARKO |
다양한 크기의 카톤에 맞게 카톤 실러를 조정하는 방법:
조정 작업을 하기 전에 반드시 전원 공급장치를 분리해 주세요.
1단계: 테이블 높이 조정
장비를 적절한 보관 장소에 놓고, 테이블 상판을 원하는 높이로 조정하세요.
(1) 조절나사를 풀어줍니다.
(2) 테이블 다리의 높이를 조절하세요.
(3) 나사를 고정합니다.
(4) 스토퍼를 눌러 위치를 고정합니다.
2단계: 공압 조정
(1) 기계를 공압공급장치에 연결합니다.
(2) 나사를 당겨 시계 방향으로 돌리면 압력이 증가하고 반시계 방향으로 돌리면 압력이 감소합니다.
(3) 공압은 약 5~6kg/cm2 정도로 조절하시기 바랍니다.
(4) 조정작업이 완료된 후 나사를 단단히 돌려주세요.
사양
- 봉인 속도 : 800~900 / 시간당
- 카톤 치수(폭) : 150mm~500mm
- 카톤 높이(H): 120mm~500mm
- 카톤 길이(L) : 200mm~600mm
- 적용테이프 : 48~60~75W x 1000ML
- 롤러 길이: 570 ~770 mm (조정 가능)
- 기계 치수: L1880 x W900 x H1510mm
- 무게: ≈180Kgs
- 최대: 50dBA
- 전기 소비량: MAX: 1.2KW
- 전원 공급 장치: 220V/50Hz/60Hz/1Ph 또는 380V/50Hz/60Hz/3Ph
- 공기원 : 3kg/cm2 100nl/min

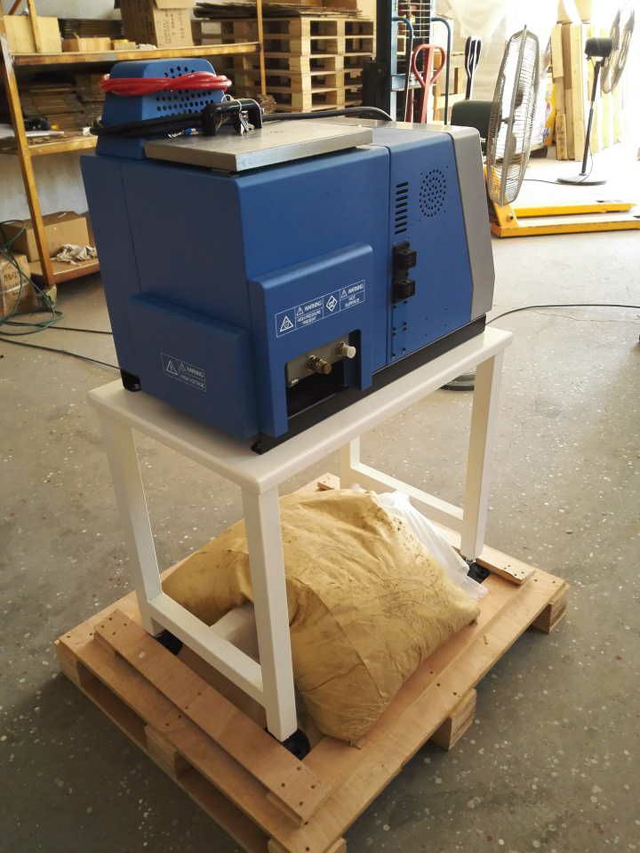

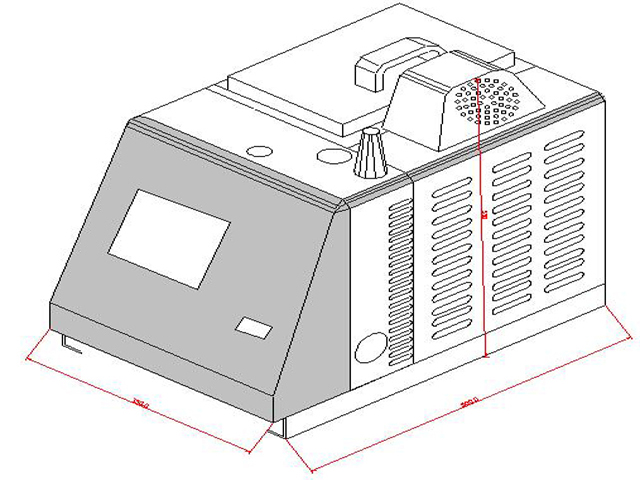

핫멜트 접착제 장치의 기술적 매개변수
- 접착제 실린더 용량: 10L
- 보유 용량: 9.8L
- 공기압 범위: 48-415kpa(10-60psi)
- 입력 전압 표준: AC200-240V 1PH 50/60HZ
- 기계 크기: 750*450*470mm
- 기계 무게: 65kg
- 주변 온도 범위: 0-50℃
- 온도 범위: 0-260℃
- 최대 작동 유압 압력: 8.7Mpa
- 보호 수준: IP54

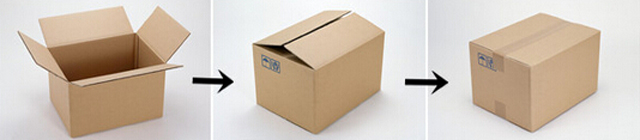

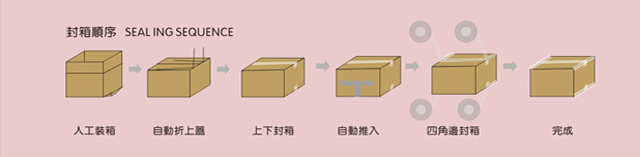

상자 상자 밀봉 장비의 상자 밀봉 공정을 위한 흐름도:

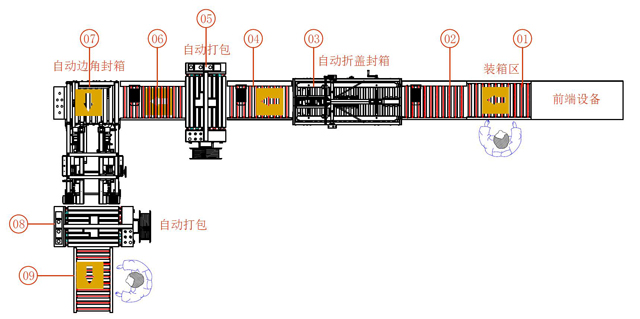

전자동 카톤 밀봉 최종 포장 공정을 위한 작업 흐름:

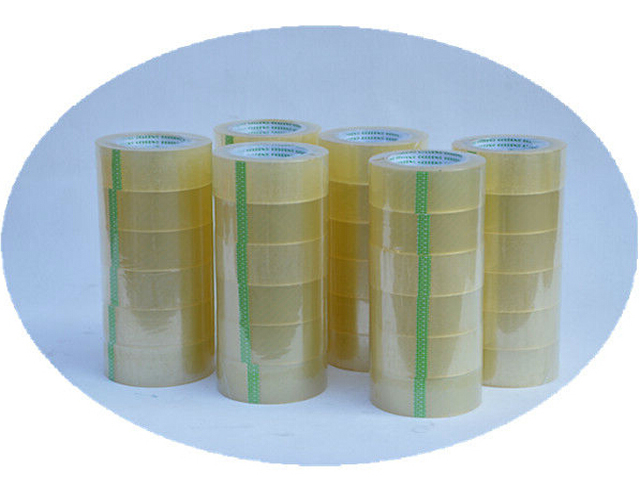

카톤 밀봉기를 장착한 접착 테이프:

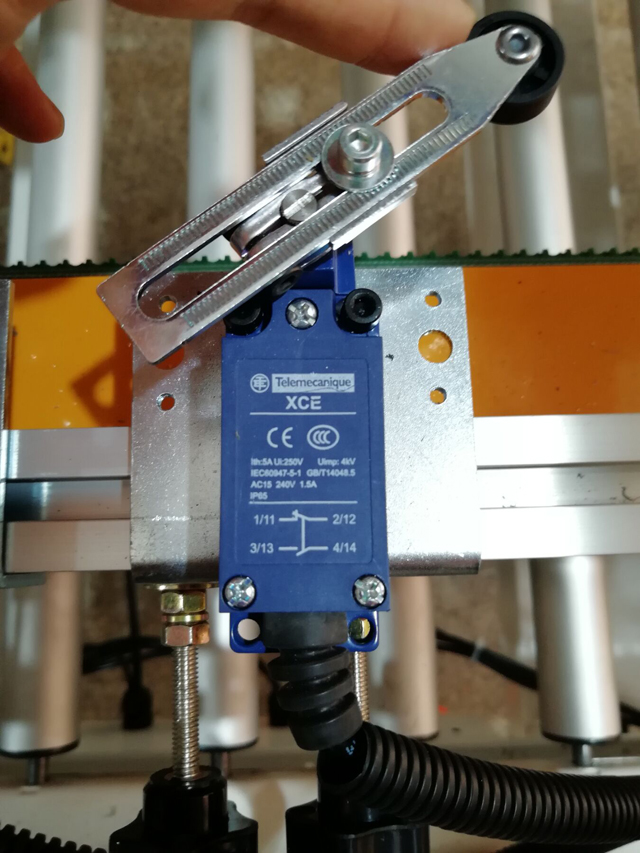

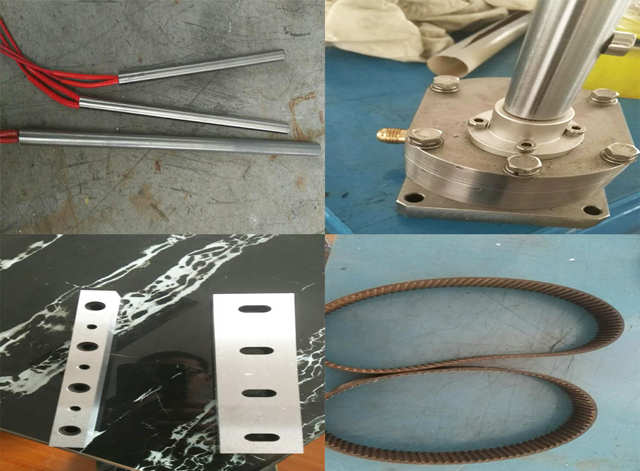

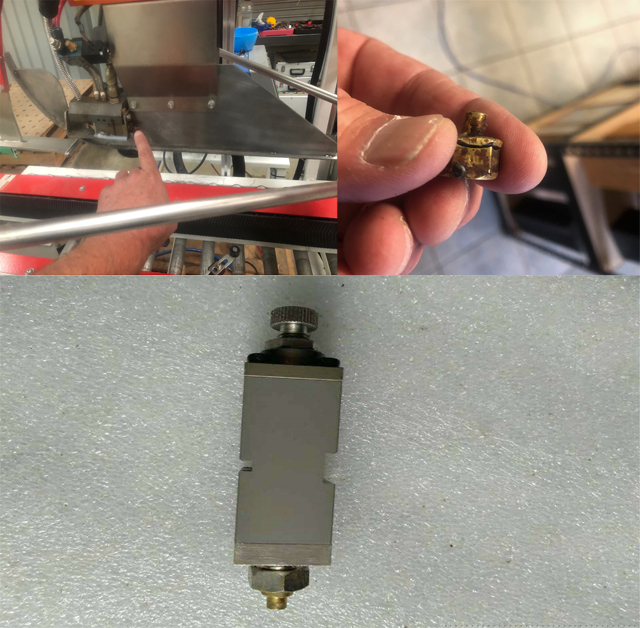

밀봉 기계 예비 부품:

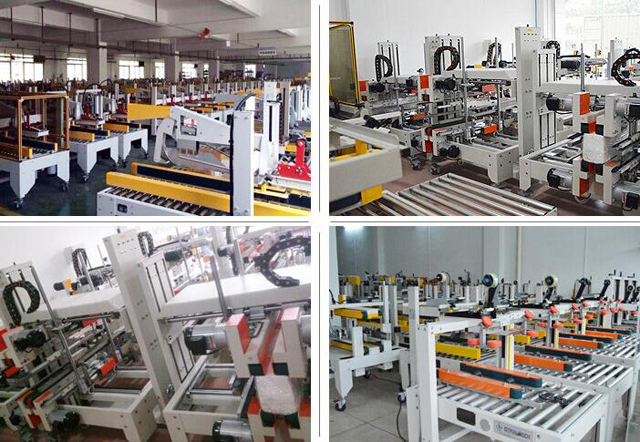

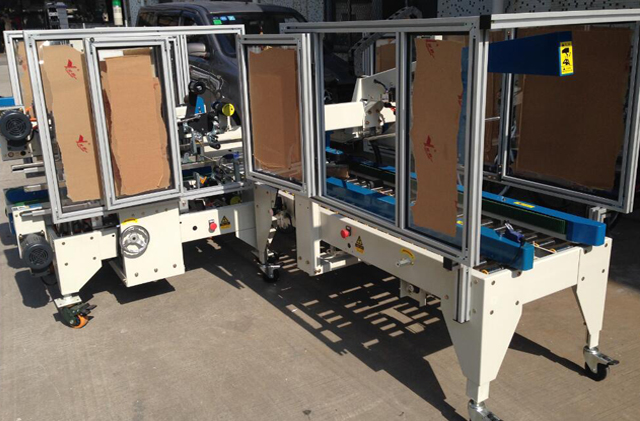

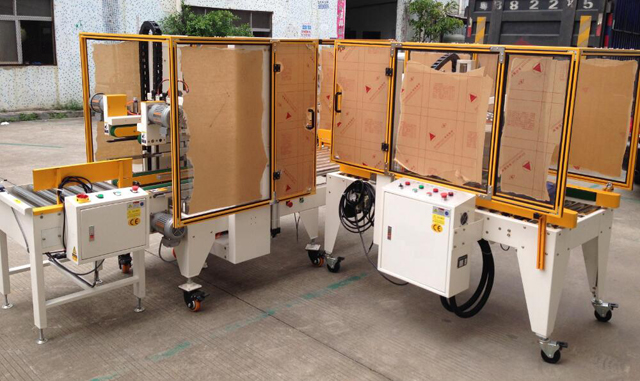

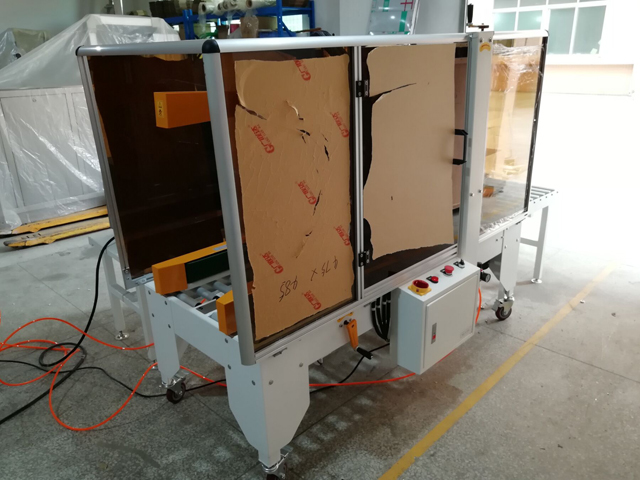

카톤 밀봉 기계용 플랜트 워크샵 다양한 모델 조립 시운전
카톤 조립 봉인 장비의 오작동 및 솔루션:
| 실러의 오작동 및 해결 방법 | |||
| 아니요 | 부조 | 가능한 이유 | 해결책 |
| 1 | 접착테이프는 잘라낼 수 없습니다 | 리머 패치가 충분히 날카롭지 않습니다. 리머 타인이 본드에 걸렸습니다. | 리머 패치 교체 리머 패치 세탁 |
| 2 | 접착테이프를 잘라낸 뒤에 꼬리가 생깁니다. | 리머 패치가 충분히 날카롭지 않습니다. 리머 좌석에 스템이 있습니다. 풀링 스프링이 너무 느슨합니다. | 리머 시트의 너트가 너무 느슨한지 확인하십시오. 필요한 경우 너트에 윤활유를 바르십시오. |
| 3 | 접착 테이프가 상자에 완벽하게 붙지 않습니다. | 메인 스프링이 너무 느슨하고 롤러 축에 접착제가 있습니다. 접착 테이프는 실격입니다. | 메인 스프링의 당김을 조정하고 롤러를 정리합니다. 접착 테이프를 교체합니다. |
| 4 | 상자가 중간에 잠겨있습니다. | 붙이는 바퀴의 너트가 너무 조여져 있고, 상자의 운반 라인의 높이 조정이 적합하지 않으며, 메인 스프링이 너무 조여져 있습니다. | 붙여넣기 휠을 풀고, 너트를 조절하고, 높이를 다시 조정한 후 메인 스프링을 풀어줍니다. |
| 5 | 밀봉하는 동안 접착 테이프가 잘립니다. | 리머 패치가 너무 길게 돌출되어 있습니다. | 리머 패치의 위치를 낮춥니다. |
| 6 | 접착 테이프가 궤도에서 벗어난 경우가 많습니다. | 판지 상자에 가해지는 가이드 롤러의 압력이 같지 않습니다. | 가이드 롤러의 공간을 다시 조정하세요. |
| 7 | 접착 테이프가 중앙선에 있지 않습니다. | 역행 방지 바퀴가 부러졌습니다. | 역전 방지 기능을 변경하세요. |
| 8 | 밀봉 과정에서 이상이 발생합니다. | 차축 좌석에 먼지가 묻어 있습니다. | 차축 좌석을 청소하고 윤활합니다. |
| 9 | 밀봉 전과 밀봉 후 드레이프가 있습니다. | 스트랩마다 속도가 다르고, 기계에 밀어 넣을 때 상자가 적절한 위치에 있지 않습니다. | 각 운송 라인의 당김력을 일관되게 조정하여 상자를 올바른 위치에 놓을 수 있도록 합니다. |
| 10 | 밀봉 후 드레이프가 있습니다 | 접착테이프의 변형이 너무 크다 | |
보장하다: 모든 기계에 대해 1년 보증을 주장합니다. (사고, 오용, 오용, 보관 손상, 과실 또는 장비나 구성품의 개조로 인한 문제는 보증에서 제외됩니다. 또한 쉽게 부러지는 예비 부품은 보증에 포함되지 않습니다.)
설치: 기계가 공장에 도착한 후, 필요한 경우 기술자가 귀하의 현장으로 가서 기계를 설치하고 테스트하고 또한 귀하의 근로자에게 기계 작동 방법을 교육합니다(기차 시간은 근로자에 따라 다름). 비용(항공권, 식사, 호텔, 귀하의 국가에서의 여행 비용)은 귀하의 계좌에 있어야 하며 기술자 비용은 하루에 150달러입니다. 또한 당사 공장으로 가서 교육을 받을 수도 있습니다.
애프터 서비스: 기계에 문제가 생기면 기술자가 가능한 한 빨리 귀하의 집으로 가서 기계를 수리할 것입니다. 비용은 귀하의 계좌에 있어야 합니다(위와 같이).

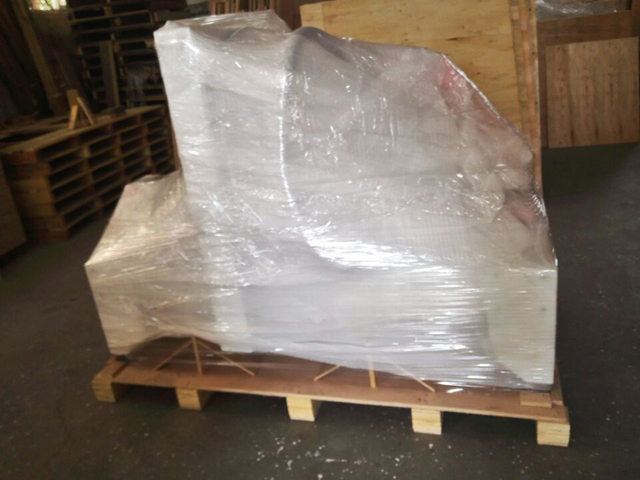

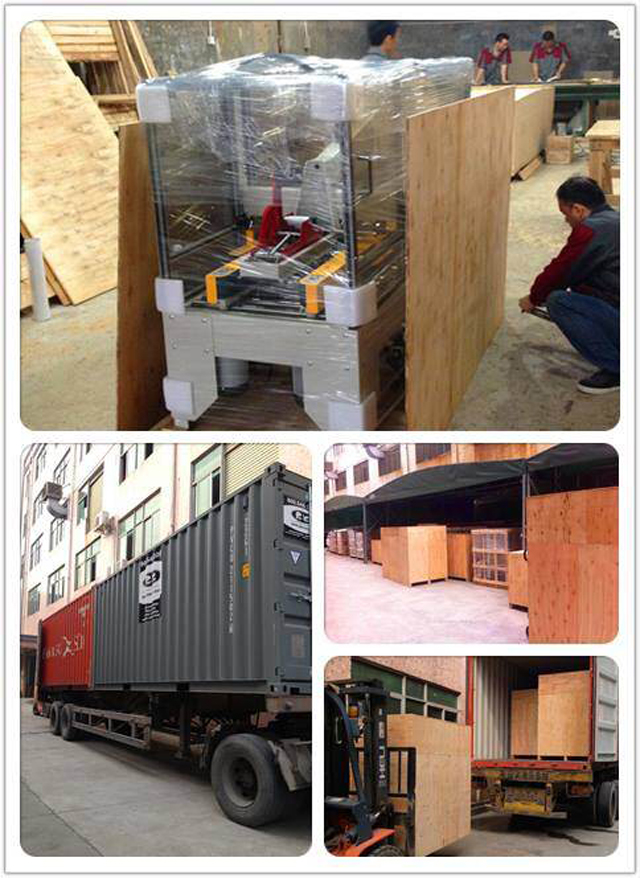

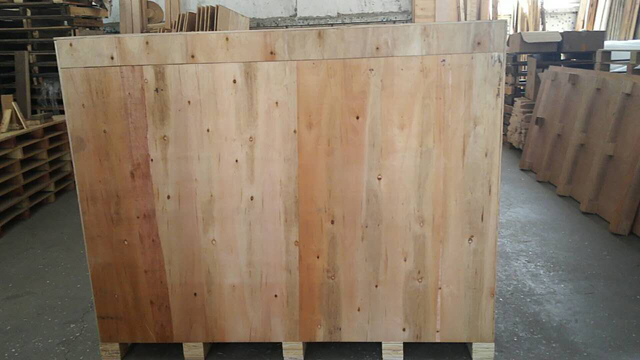

나무상자 포장:
